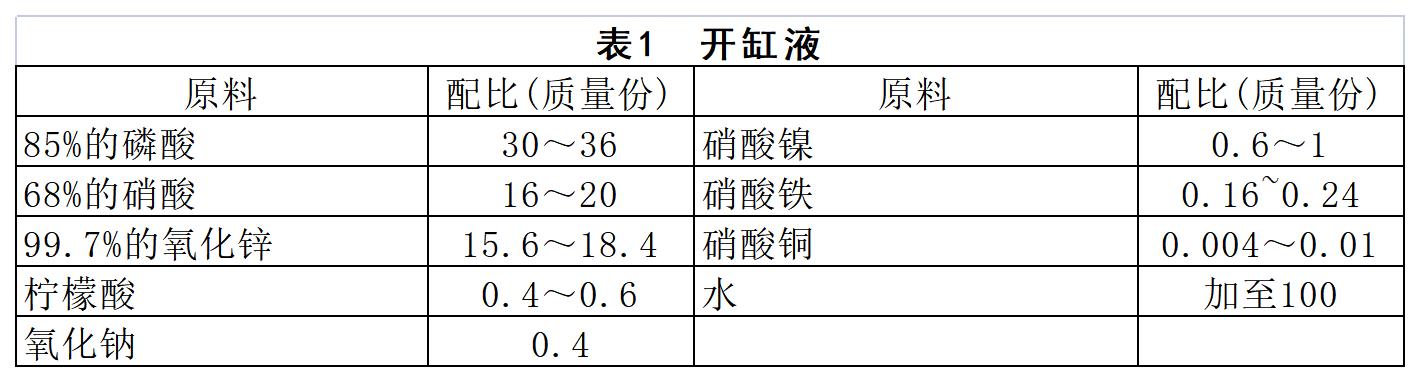

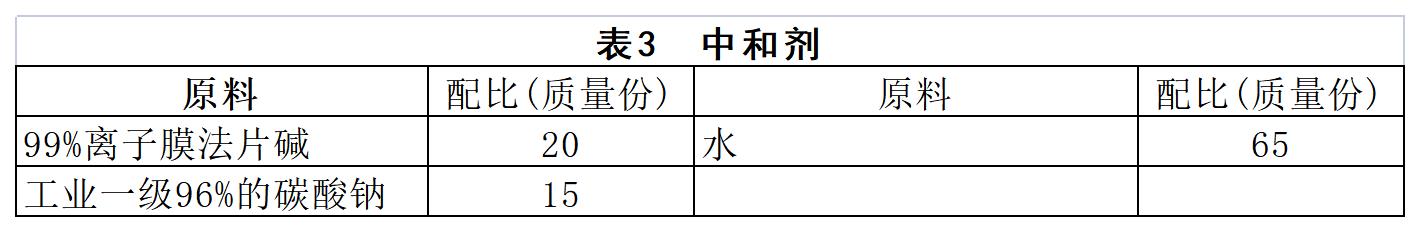

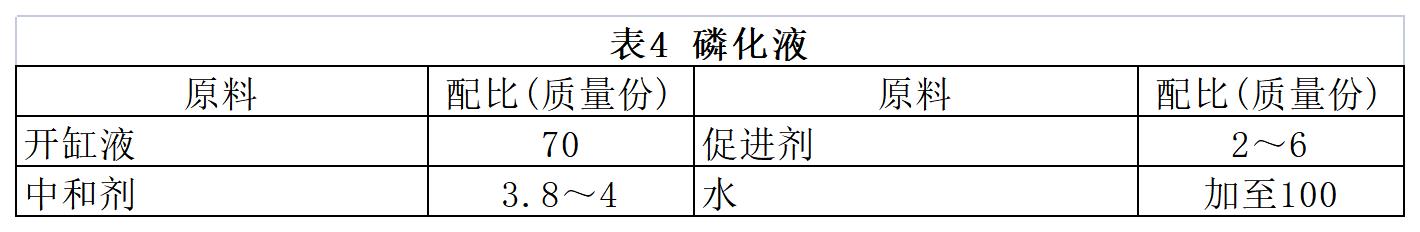

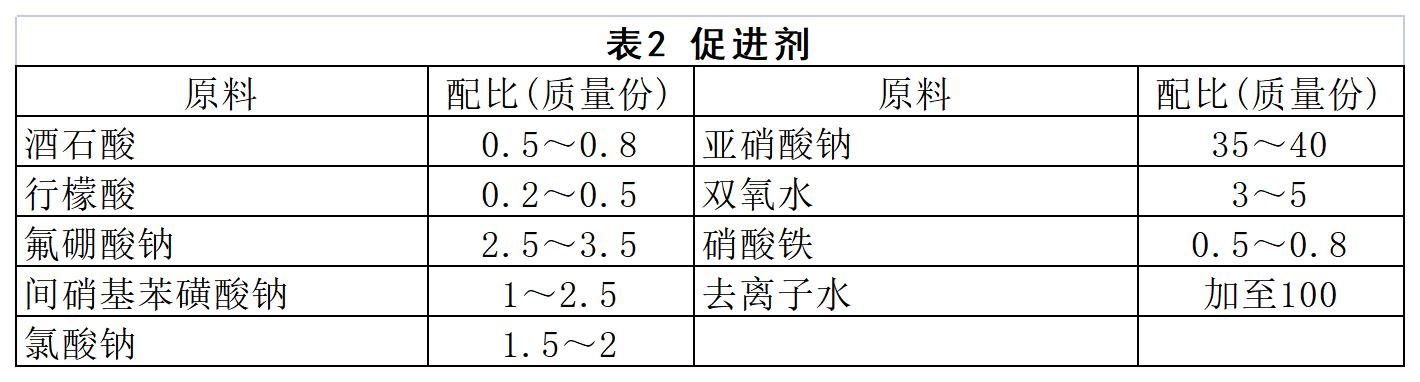

[原料配比]
[制备方法]
（1）将清水加到磷化槽容积的八成；
（2）取开缸液加入槽中，搅拌均匀；
（3）加入适量的水，加入中和剂，搅拌至白色絮状物全溶；
（4）加入促进剂；
（5）化验检测游离酸、总酸和促进剂含量，调整到合格范围内，即为成品。
[产品应用]
本品主要用作磷化液。
[产品特性]
（1）冬季极低气温条件下依然可让生产正常进行。
（2）减少了冬季必须加温生产的困扰。
（3）降低了企业的施工难度。
（4）提高了生产效率。
（5）减轻了工人频繁清理沉淀物的劳动强度。
由于采用了促进剂（超低温），增加了成膜加速离子，多种有效成分的复合效应直接导致磷化速度明显提高，成膜速度及成膜质量明显改善，比采用单一的亚硝酸盐型促进剂生成沉淀明显减少，成膜质量明显改观，工人清理槽内沉渣周期自然相应延长。
（6）节能减排，利于环境保护。
（7）提高了产品良品率；超低温状态下磷化膜依然生成得致密均匀、结晶完整、膜厚适中。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
