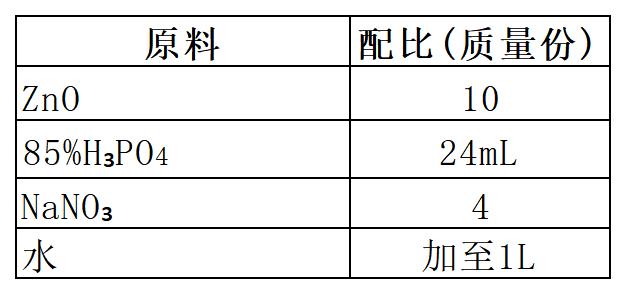

[原料配比]
[制备方法]
将原料溶于去离子水，配制成1L基础磷化液，再加入可溶性镍盐，使Ni2＋浓度为1.6g／L；并用30g／LNaOH溶液与30％磷酸调节pH值为2.75。将臭氧通入磷化液中，控制溶解O3的浓度在1.6mg／L。
[产品应用]
本品主要应用于金属的磷化。
使用方法：
（1）钢片经预处理后，用1mol／L盐酸除锈活化，随后放入磷化液中，同时保持磷化液的pH值为2～4。
（2）将臭氧通入磷化液中，保持磷化液中的臭氧浓度在1.3～3.0mg／L范围内；并在35～50℃温度下磷化反应3～10min，磷化完毕后，钢片用去离子水清洗、吹干；磷化处理过程即完成。
[产品特性]
（1）磷化工作温度低，成膜速度快，且所形成的磷化膜均匀致密。
（2）不含有毒或者致癌的Cr（VI）、亚硝酸盐（NO2）及氮氧化物（NOx）等成分。
（3）形成的磷化膜具有良好的耐腐蚀性，且具有耐磨、润滑、提高涂层附着力等作用。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
