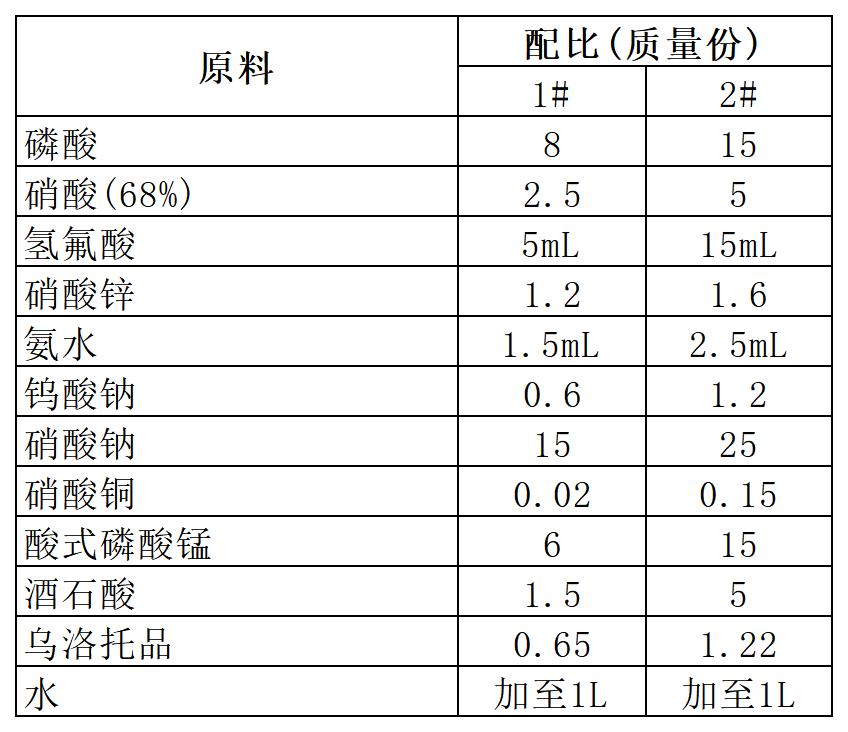

[原料配比]
[制备方法]
取磷酸、硝酸、氢氟酸加入水中，搅拌均匀，依次加入硝酸锌、氨水、钨酸钠、硝酸钠、硝酸铜、酸式磷酸锰、酒石酸、乌洛托品，加余量水至1000mL，调整溶液总酸度为15～60点，游离酸度为1.5～2.5点，即可进行磷化。
[产品应用]
本品主要应用于金属的磷化。
[产品特性]
（1）充分利用锌离子、锰离子、铁离子（未直接添加到磷化液中，由铁基材溶解而得）、铜离子、磷酸根离子等成膜物质，利用锌离子、锰离子、铁离子等正电位较正的金属离子，有利于晶核形成及晶粒细化，从而加速磷化的完成过程。
（2）通过对氟离子的引入，大大提高磷化液的抗污染能力，以及对磷化前一道工序硅离子可能对磷化后一道涂装工序可能进行的干扰，对磷化液配方设计上力求尽善尽美，克服尽可能有的缺陷。
（3）复合氧化还原剂的使用，不仅使得磷化液具有较好的自净作用以及良好的协同促进作用，而且使磷化液控制范围宽、稳定性能优越。
（4）复合缓冲调节剂的使用，可以大大提高磷化液因酸碱度的突然急剧改变而造成的磷化液工艺参数不匀衡状况，从而使磷化液pH值在2～5之间应用自如。
（5）配位剂的运用，如酒石酸、葡萄糖酸、柠檬酸、乙二胺四乙酸及其钠盐均可以在磷化液中配合不同需要磷化的钢铁，及镀锌板基材溶洗掉的不同金属离子（铝离子、硅离子等），从而避免大量沉渣的形成，起到降渣除尘的作用。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
