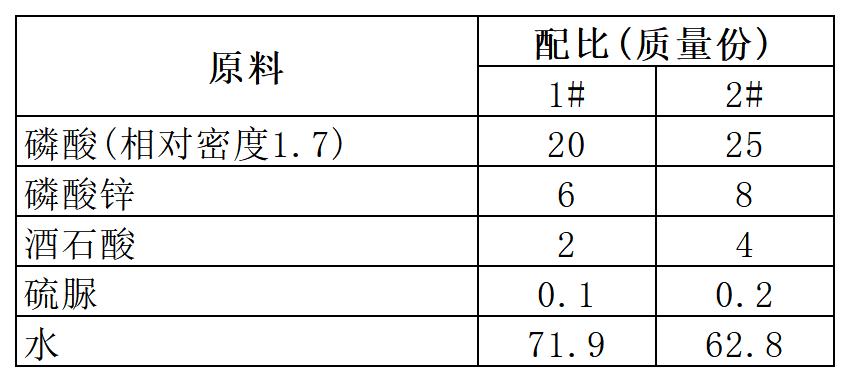

[原料配比]
[制备方法]
1＃制备：将原料分别加入盛水的槽中，搅拌使其完全溶解，槽液温度为室温，将要处理钢铁零件经除油、水洗后入除锈磷化槽，时间长短视锈蚀程度而定，通常5～10min，取出干燥。
2＃制备：将原料加入盛水的槽中，搅拌使其完全溶解，槽液温度为45～50℃，用于除严重锈蚀零件，时间为8min。
用本除锈磷化液处理过的钢铁零件，在室内存放7～30d不锈，消除了工序间锈蚀现象，并可与任何底、面漆配合使用。
[产品应用]
本品主要应用于黑色金属表面的除锈磷化。
[产品特性]
本品由于将除锈与磷化一次完成，工艺合理、工序少、提高工效、缩短生产周期，较硫酸或盐酸除锈污染小，改善劳动条件，对操作者危害小；基本请除工序间锈蚀，磷化膜具有一定的防腐蚀能力，可增加漆层与基体的附着力。另外，本除锈磷化液稳定，使用寿命长。
本品是根据钢铁在大气中腐蚀属于电化学腐蚀的机理。在大气中钢铁接触电解质，加之本身的不均匀性存在电位差，氧气的去极化产生腐蚀，其腐蚀产物是一个非常复杂的金属氧化物，但是其主要成分是三氧化二铁和氧化亚铁，在除锈磷化液中生成磷酸一氢铁、磷酸一氢锌以及磷酸铁、磷酸锌等化合物，同时也正是磷化膜的组成部分，当继续反应，钢铁表面被磷化膜完全覆盖时，即是磷化过程。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
