制备长效自润滑复合镀层的化学镀镀液

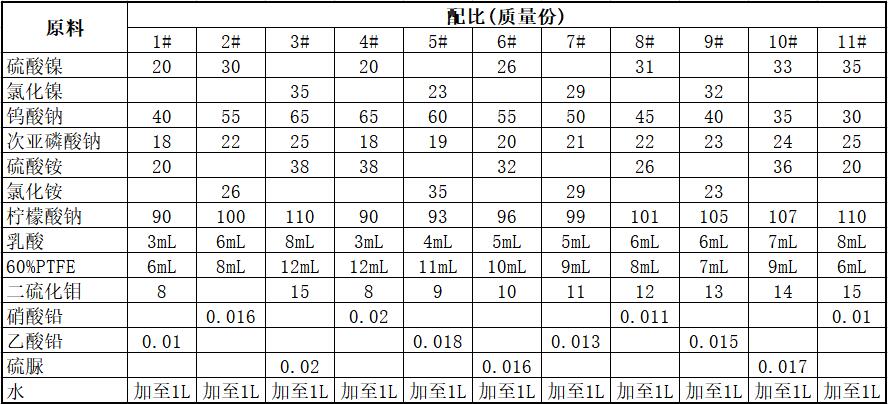

[原料配比]

[制备方法]

（1）取硫酸镍或氯化镍、钨酸钠、次亚磷酸钠、硫酸铵或氯化铵、柠檬酸钠、乳酸、二硫化铝、稳定剂（硝酸铅、乙酸铅或硫脲），分别用少量水溶解；

（2）取聚四氟乙烯（PTFE），用水配制成质量分数为60％的聚四氟乙烯悬浮乳液；

（3）取二硫化钼，用阳离子和非离子表面活性剂对其作亲水和荷正电表面处理；聚四氟乙烯（PTFE）也可以用PTFE粉剂，但要用阳离子和非离子表面活性剂对其作亲水和荷正电表面处理；方法同现有技术；

（3）将上述各组分混合成均匀的溶液；

（4）用碱（例如氨水等）调pH值至8～9.5，加水（较好的是去离子水）定容。

[产品应用]
    本品主要应用于核工业装备、食品机械、医药机械、压铸模具等不便用油润滑部位的机械设备。

    使用本化学镀镀液制备长效自润滑复合镀层的化学镀方法，包括：将镀件表面清洁和活化处理（同现有技术），再将镀件置于上述的化学镀镀液中，在pH值8～9.5、温度85～92℃下浸镀10～60min，获得优良的复合镀层。

    所述浸镀过程中将化学镀镀液每搅拌1min间歇3min。

    使用上述化学镀镀液的化学镀工艺流程是：化学除油—水洗—活化—水洗一将零件浸入上述化学镀镀液浸镀一水洗一干燥一检查。

[产品特性]

（1）采用本品在机械零件表面形成的镍钨磷／聚四氟乙烯十二硫化钼（Ni—W—P／PTFE＋MoS₂）复合镀层，具有硬度高、耐蚀性好和抗氧化能力强等优点，可以有

效提高机械的表面减摩耐磨性能，特别适用于核工业装备、食品机械、医药机械、压铸模具等不便用油润滑部位的机械设备；

（2）采用本品，在机械零件表面形成的镍钨磷／聚四氟乙烯＋二硫化钼（Ni—WP／PTFE＋MoS₂）复合镀层，在250℃以内环境下具有长效自润滑特性的优良特性；

（3）本品组成和工艺简单，制备工艺稳定、条件容易控制，镀层光亮致密、厚度均匀、结合力良好，实用性强。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
