制备高硬度化学镀Ni—P—SiC镀层的环保镀液

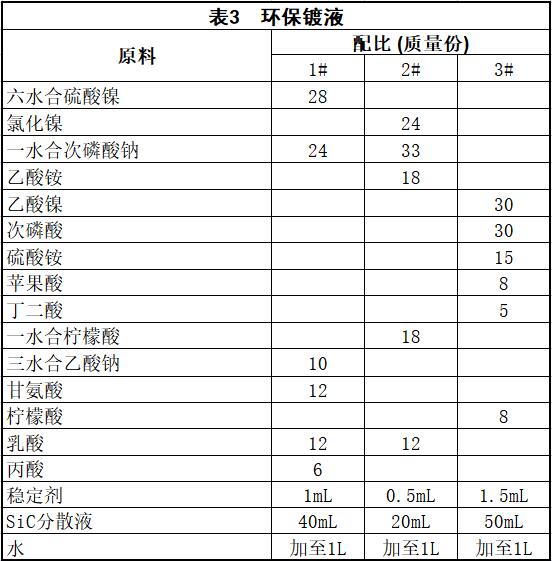

[原料配比]

[制备方法]

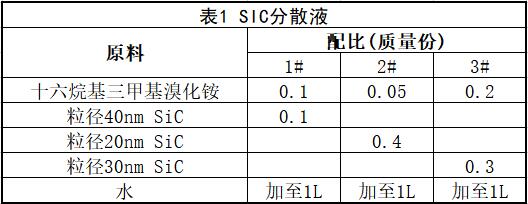

（1）将十六烷基三甲基溴化铵、粒径为20～40nm Sic，装人盛有1L去离子水的烧杯中，用磁力搅拌器强力搅拌润湿5～30min，再超声波分散1～2h，再磁力搅拌均匀5～30min，得到SiC分散液1L。

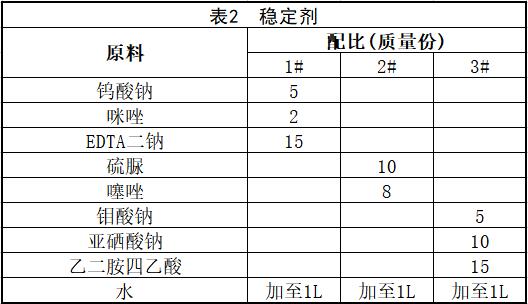

（2）将钨酸钠、咪唑和EDTA二钠装入盛有去离子水的烧杯中，高速磁力搅拌至全部溶解，用去离子水定容至1L，得到稳定剂1L。

（3）将镍盐、还原剂、缓冲剂、配位剂、稳定剂装入盛有去离子水的烧杯中，高速磁力搅拌至全部溶解，再加入SiC分散液40mL，高速磁力搅拌10～40min，用PH调节剂如浓氨水调节pH值至8.0～10.0，用去离子水定容至1L，得到制备高硬度化学镀Ni—P—SiC镀层的镀液1L。

[原料介绍]

    所述的化学镀Ni—P—SiC镀液可以是现有技术中使用的次磷酸或其盐为还原剂的化学镀镍液，含有该类镀液通常使用的镍盐、还原剂、缓冲剂、配位剂、分散剂和pH调节剂。

    所述的镍盐可以是硫酸镍、氯化镍或乙酸镍等；所述的还原剂可以是次磷酸或其盐如一水合次磷酸钠等；所述的缓冲剂可以是乙酸钠、乙酸铵或硫酸铵等；所述的配位剂可以是丁二酸、柠檬酸、乳酸、丙酸、苹果酸、甘氨酸等中的两种或两种以上的混合物；所述的稳定剂可以是每升中含硫脲、咪唑、噻唑、钨酸钠、亚硒酸钠、钼酸钠、碘酸钾、乙二胺四乙酸或其盐等中的两种或两种以上混合物18～40，其余为水；最好每升稳定剂中含有钨酸钠4～9、咪唑2～9和乙二胺四乙酸或其盐5～20，其余为水，所述的镀液pH调节剂是氨水、氢氧化钠、氢氧化钾或碳酸钾等；所述的纳米碳化硅的粒径最好是20～40nm；所述的分散剂可以是阳离子表面活性剂如十六烷基三甲基溴化铵等。

[产品应用]
    本品主要应用于制备高硬度、高耐磨性的模具、刀具、量具和冶金、纺织、化工、机械、航空、航天及能源等行业中使用的动轴承。

[产品特性]
    本品所有原料均不含重金属，所采用的纳米碳化硅粉体纯度高、粒径小、分布均匀，硬度达到4500HV，仅次于金刚石，同时具有耐磨性高、自润湿性能良好、热传导率高、热膨胀系数低及高温强度大等特点，而且还具有良好的吸波性能。因此，得到的化学镀镀液不但对环境友好，而且制成的镀层的硬度在镀态达到900～1000HV（550HT115），热处理后镀层的硬度接近1300～1400HV（1200HT115），具备了硬度超越电镀硬铬和化学镀Ni—P合金的优越性能，并继承了化学镀的均镀性能，镀层不受基体材料的复杂外形的影响，镀后都保持材料的形状和比例，省去了电镀制备的后续打磨程序。同时，镀液所有成分均可采用国产原料，使得镀液成本大幅度降低。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
