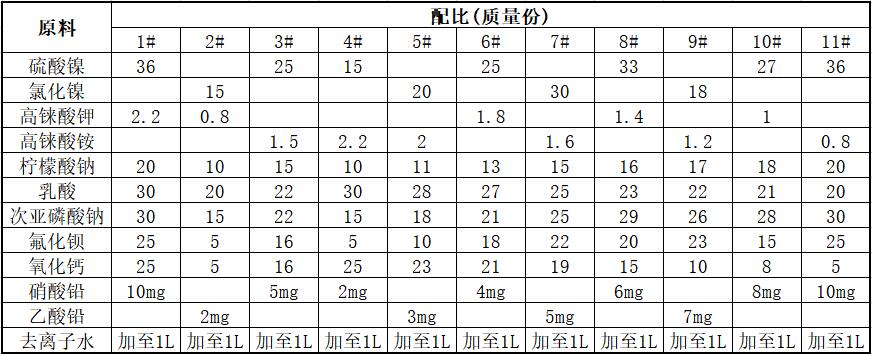

[原料配比]
[制备方法]
（1）取硫酸镍或氯化镍、高铼酸铵或高铼酸钾、柠檬酸钠、乳酸、次亚磷酸钠、 硝酸铅或醋酸铅，分别用少量水溶解。
（2）取氟化钡、氟化钙，经酸液清洗干净后，用阳离子和非离子表面活性剂对 其作亲水和荷正电表面处理，方法同现有技术。
（3）将上述各组分混合成均匀的溶液。
（4）用酸（例如1mol／L盐酸等）调pH值至4～7，加水（较好的是去离子水） 至1L。
[产品应用]
本品主要应用于化学镀。
使用方法：将镀件表面清洁和活化处理后，再将镀件置于本镀液中，在pH值 5～7、温度85～95℃下浸镀10～60min；浸镀过程中将化学镀镀液每搅拌1min间 歇3min。
[产品特性]
（1）采用本品，在机械零件下表面形成的镍铼磷／氟化钡+氟化钙复合镀层，可 以有效提高机械在超高温［500（含）～900℃］工作环境下的表面减摩耐磨性能，特 别适用于汽轮机叶片、喷气发动机等在高温条件下使用的、要求有一定自润滑性能 的机械设备。
（2）镍铼磷／氟化钡十氟化钙复合镀层有效克服了镍磷／氟化钙镀层在超高温环 境下工作寿命短的缺陷，使机械设备在超高温环境下的工作寿命明显延长。
（3）本品组成和工艺简单，制备工艺稳定、条件容易控制、镀层光亮致密、厚 度均匀、结合力良好，实用性强。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
