镍钛合金化学镀镍钴钨的镀液

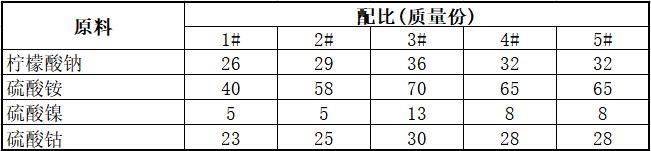

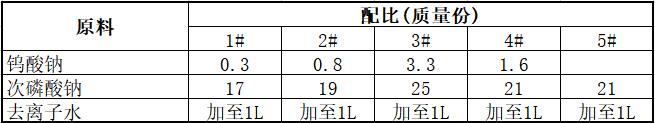

[原料配比]

[制备方法]

（1）称取柠檬酸钠和硫酸铵加入容器中，用去离子水300mL溶解得溶液；

（2）分别称取硫酸镍、硫酸钴、钨酸钠依次加入容器中，用去离子水400mL溶解得溶液；

（3）在搅拌下将步骤（2）所得到的溶液加入到步骤（1）所得到的溶液中，得混合溶液；

（4）称取次磷酸钠加入容器中，用去离子水200mL溶解得溶液；

（5）将步骤（4）所得到的溶液在搅拌下缓慢加入到步骤（3）所得到的混合溶液中，得到混合溶液；

（6）用15％氨水将步骤（5）所得到的混合溶液pH值调节至8～10.5，然后用去离子水将该混合溶液稀释到980mL，在pH计测试中用10％氨水微调pH值至8～10.5，最后转入1000mL容量瓶中，用去离子水补充至1L，即得到本化学镀镀液。

[产品应用]
    本品主要应用于化学镀镍钴钨合金薄膜。
    工艺：将待镀件表面经碱洗、酸洗、敏化、活化处理后，在所述的化学镀镀液中于45～85℃浸镀60～20min。

    如镍钛合金丝或镍钛合金丝医用金属支架化学镀镍钴钨合金薄膜的具体步骤如下：

（1）以镍钛合金丝或镍钛合金丝医用金属支架作为基材，先将基材依次进行碱洗、酸洗、敏化、活化处理。

（2）将化学镀镀液置于可恒温的镀槽中，并将镀槽中化学镀镀液用氨水调节pH值至8～10.5，温度调节至45～85℃。

（3）将步骤（1）处理过后的基材，浸入镀槽中的化学镀液中，实施化学镀，化学镀时用搅拌机搅拌镀液，化学镀时间为60～200min，镀后从镀槽中取出，用清水洗涤2遍，吹干，即得到外层有镍钴钨合金薄膜的镍钛合金丝或镍钛合金丝支架。

[产品特性]
    采用本品镀膜可得到表面有优良磁性的金属薄膜。该磁性材料可用于制备磁性医用金属支架，其支架不仅具有物理治疗作用，而且还有化学药物治疗的作用，特别具有靶向作用，使带磁性的药物能吸附在支架上进行化学药物治疗，达到靶向和局部给药的目的。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
