含治疗疾病药物的复合化学镀镀液

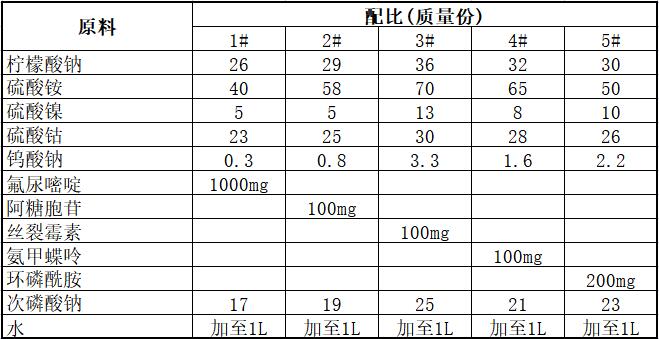

[原料配比]

[制备方法]

（1）取柠檬酸钠和硫酸铵加入容器中，用去离子水300mL溶解得溶液。

（2）取硫酸镍、硫酸钴和钨酸钠依次加入容器中，用去离子水400mL溶解得溶液。

（3）在搅拌下将步骤（2）所得到的溶液加入步骤（1）所得到的溶液中，得混合溶液。

（4）取可用于治疗疾病的药物加入容器中，用去离子水20mL溶解得药物溶液。
（5）将步骤（4）所得到的药物溶液在搅拌下缓慢加入步骤（3）所得到的混合溶液中，得到含治疗疾病药物的混合溶液。

（6）取次磷酸钠加入容器中，用去离子水200mL溶解得次磷酸钠溶液。

（7）将步骤（6）所得到的次磷酸钠溶液在搅拌下缓慢加入到步骤（5）所得到的含治疗疾病药物的混合溶液中，得到混合溶液。

（8）用15％的氨水将步骤（7）所得到的混合溶液pH值调节至8～10.5，然后用去离子水将该混合溶液稀释到980mL，在pH计测试中用10％氨水微调pH值至8～10.5，最后用去离子水补充至1L，即得到含治疗疾病药物的复合化学镀液。

[产品应用]
    本品主要应作含治疗疾病药物的复合化学镀镀液。

    复合化学镀镀液用于复合化学镀载药磁性金属薄膜的工艺：将基材表面经碱洗、酸洗、敏化、活化处理后，在所述的复合化学镀镀液中于45～85℃浸镀60～200min，取出，用清水洗涤干净，然后吹干，即得到外层镀有含药物的镍钴钨合金薄膜的镀件。

    以镍钛合金丝或镍钛合金丝医用金属支架为例，复合化学镀载药镍钴钨合金薄膜的具体步骤如下：

（1）以镍钛合金丝或镍钛合金丝医用金属支架作为基材，先将基材依次进行碱洗、酸洗、敏化、活化处理。

（2）将复合化学镀镀液置于可控温的镀槽中，并将镀槽中复合化学镀镀液用氨水调节pH值至8～10.5，温度调节至45～85℃。

（3）将步骤（1）处理过后的基材，浸入镀槽中的复合化学镀镀液中，实施化学镀，复合化学镀时用搅拌机搅拌复合化学镀液，复合化学镀时间为60～200mnin，镀后从镀槽中取出，用清水洗涤2遍，电吹风吹干，即得到外层载有药物的磁性金属薄膜的镍钛合金丝或镍钛合金丝支架。

[产品特性]
    本品可用于制备载药磁性医用金属支架，其支架不仅具有物理治疗作用，而且还有化学药物治疗的作用，特别具有靶向作用使带磁性的药物能吸附在支架上，进行化学药物治疗，达到靶向和局部给药的目的。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
