镁合金在酸性溶液中Ni—Co—P镀层的化学镀镀液

[原料配比]

[制备方法]

    将各组分溶于水，搅拌均匀即可。

[产品应用]
    本品主要应用于镁合金在酸性溶液中Ni—Co—P镀层的化学镀。

（1）材料的切割与机械打磨。本品所处理的镁合金零件可以是压铸件、砂型铸造零件或塑料成型零件，也可以是切削加工后的零件。对于非切削加工零件，先进行机械打磨或抛光，抛光也可以采用电化学或化学的方式进行。

（2）脱脂。待处理的零件可能存在脱模剂、抛光膏等油脂，采用有机溶剂中超声波进行清洗，有机溶剂可以是丙酮或汽油、煤油、三氯乙烯等。

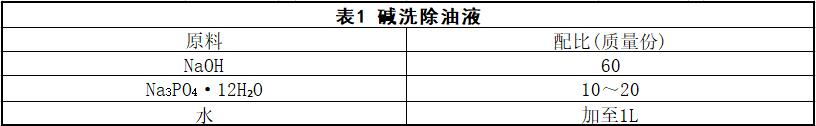

（3）碱洗除油。采用碱性溶液进一步脱脂除油处理。温度60～70℃，时间5～10min。除油也可以通过阴极电解除油的方式进行，阴极电流为8～10A／d㎡。

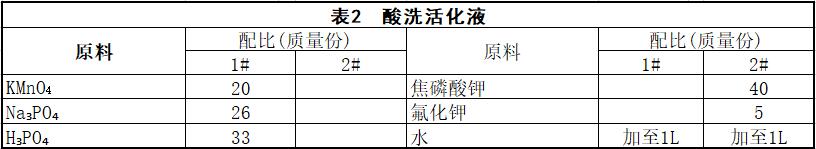

（4）酸洗活化。去除镁合金表面钝化膜和金属间偏析化合物，并生成一层活化膜来保护镁合金。

（5）浸锌。浸锌采用有爱美特公司提供的Tribonll、H₂O和TribonA3配制的混合浸锌液（体积比为1：1：5），室温，2min。

（6）化学镀。操作温度77～87℃，pH值为5～7，化学镀时间为1.5～3h。

    本品也可以采用其他的前处理工艺。在所得镀层基础上也可以进行常规的电镀或化学镀，如电镀光亮镍／铬，电镀铜／三层镍／铬，化学镀镍等。

[产品特性]
    本品的化学镀方法镀层厚度均匀、外观光亮、孔隙率低、耐蚀性能好，具有磷含量较高的优点，可进一步拓宽镁合金的应用范围，如电子产品、汽车及其零配件、船舶和航空航天等领域。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
