镁合金直接化学镀Ni—P—SIC镀液

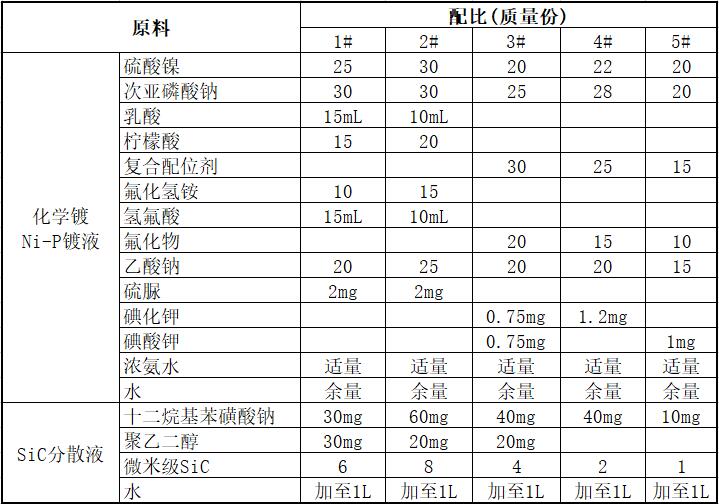

[原料配比]

[制备方法]

（1）化学镀Ni—P镀液的制备：先将原料用少量去离子水溶解，然后混合，用水稀释至1L，浓氨水调pH值至4.8～5.2即可。

（2）配制SiC分散液：SiC粉采用1：1的盐酸溶液浸洗24h，去除杂质，然后用去离子水洗至中性，用乙醇脱水，烘干备用。

    按配方配制分散液，将处理过的SiC微粒2g与少量去离子水和上述表面活性剂混合，先超声分散30min，然后，加入少量上述镀液超声振荡30min，再加入余下的镀液磁力搅拌60min。

[产品应用]
    本品主要应用于镁合金的化学镀。施镀工艺及方法，包括如下步骤。

（1）配制复合镀镀液：将SiC分散液加入少量镀液超声振荡30min，再加入余下的镀液磁力搅拌60min。

（2）镁合金试样的处理：将面积为0.8d㎡的镁合金AZ91D经碱洗、酸洗、活化后用水冲洗干净。其中，碱洗配方及工艺为：60g／L NaOH＋15g／L Na₃PO₄ · 12H₂O溶液，清洗10min，温度：60℃。酸洗配方及工艺为：85％H₃PO₄溶液，清洗30s，室温。活化配方及工艺为：40％HF溶液，清洗10min，室温。

（3）施镀：将处理过的镁合金试样放入85℃的上述化学复合镀镀液中，施镀60min，施镀时搅拌速度为250r／min，在镁合金上得到厚度为21μm的均匀的N—PSiC复合镀层。

[产品特性]
    本品以硫酸镍取代碱式碳酸镍作为主盐引入，并且添加微米级SiC直接进行施镀，在保持镁合金化学镀Ni—P合金优异性能的基础上，大大提高了镁合金化学镀镀层的硬度和耐磨性，解决了镁合金化学镀镍层耐磨性较低的问题，且镀液配制方便、成本低、镀液稳定、沉积速度快。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
