镁合金化学镀镍磷液

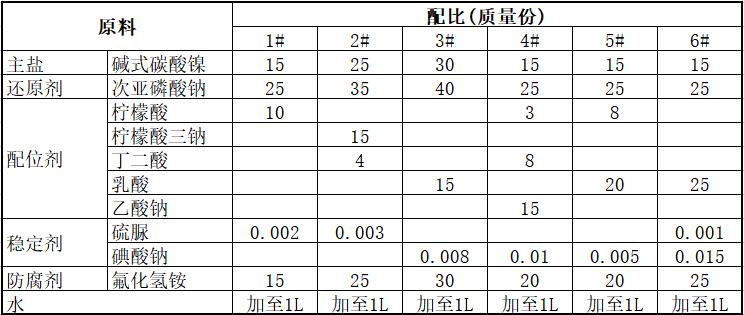

[原料配比]

[制备方法]
    将各组分溶于水，搅拌均匀即可。

[产品应用]
    本品主要应用于镁合金化学镀镍磷，其工艺过程和步骤如下。

（1）将镁合金预先进行脱除油脂处理，然后进行酸洗；酸洗是将表面清洁的镁 合金部件放入氢氟酸和磷酸的混合酸液中，该混合酸液是浓度为40％的氢氟酸与浓 度为68％的磷酸以1：1体积比配制而成，酸洗20～50s后，再用水冲洗干净；

（2）进行浸锌处理，此时为一次浸锌；浸锌是在氧化锌80～100g／L，氢氧化钠 500～250g／L，酒石酸钾钠10～20g／L，氯化铁1～3g／L的混合溶液中进行，浸锌时 间为5～8min，随后用水冲洗干净；

（3）进行退锌，即用30％～50％浓度的硝酸溶液进行退锌；

（4）二次浸锌，用上述步骤（2）中同样的混合溶液进行二次浸锌，浸锌时间为 30~90s;

（5）化学镀镍磷工艺程序，将上述经处理的镁合金部件放入本化学镀镀液中， 温度控制在80～90℃，pH值调节为6～7，施镀时间为45～60min；

（6）进行水洗，并在200℃温度下热处理2h；最后在镁合金表面获得具有金属 光泽的镍磷合金镀层，其厚度为15～20μm。

[产品特性]
    本化学镀溶液的成分简单，配制方便，镀液成分可在较大范围内变 化，稳定性好，配制后可长期存放，操作十分方便。更大的优越性是在化学镀前的 处理过程中，无需氢氟酸活化，无需氰化镀铜工序，因此对环境污染小。本方法可 在镁合金表面镀覆功能性镀层，获得的化学镀镍磷合金层具有金属光泽，镀膜均匀 致密、与基体结合力强、耐蚀性较好。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
