镁合金表面直接纳米二氧化钛化学复合镀镀液

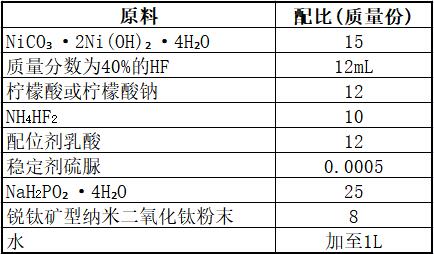

[原料配比]

[制备方法]
    按配比称取NiCO₃·2Ni（OH）₂·4H₂O、40％的HF、柠檬酸或柠檬 酸钠、NH₄HF₂、配位剂乳酸、稳定剂硫脲、NaH₂PO₂·4H₂O，用氨水和氢氟酸调 整镀液的pH值为5.0～7.5，温度为75～95℃，将锐钛矿型纳米二氧化钛粉末超声 分散30～60min后加入镀液中，并进行搅拌，使锐钛矿型纳米二氧化钛粉末均匀悬 浮在镀液中，以得到均匀的Ni-P-TiO₂复合镀层。

[产品应用]
    本品主要应用于镁合金表面直接纳米二氧化钛化学复合镀，包括以下步骤。

（1）将镁合金试样经过100～1000 砂纸磨光，然后在乙醇与丙酮体积比1：(0.8～1)的溶液中超声波清洗10～20min除油，在室温下干燥；然后在50～70℃ 的碱洗液中碱洗6～12min，然后水洗；在室温下放入酸洗液中进行酸洗1～3min， 用去离子水冲洗；在室温下放入40％的HF250～400mL／L的活化液中活化处理8～ 15min，然后进行水洗。

（2）将处理好的试样浸入镀液中，50～60min后取出洗净，在室温下干燥即可。 所述碱洗液，每升溶液中各成分的含量为：NaOH或Na₂CO₃ 30～60g， Na₃PO₄·12H₂O 10~30g。

    所述酸洗液，每升溶液中各成分的含量为：质量分数为70％的HNO₃ 80～ 120mL,CrO₃ 100~150g,Fe(NO₃)₃ 20~50g,KF 2~6g。

[产品特性]

（1）具有优良的光催化杀菌性能，因此将其应用于3C类、医疗卫生器械、工程 构件等镁合金产品上，能够在有光的条件下自催化，杀死各种细菌、病毒。

（2）具有自清洁作用，将其应用于镁合金器具和构件表面，能够在光催化条件 下，清除有机污物，分解有害气体。

（3）具有优良的生物兼容性，将其应用于医疗卫生器械和人体植入材料类镁合 金产品上，能够提高与人体的兼容性。本品采用化学复合镀的方法将化学镀Ni-P镀 层与纳米TiO₂结合起来，即在镁合金上采用直接化学复合镀方法，使其表面包覆上 Ni-P-TiO₂复合镀层，这样，就能使镁合金既能够起到抗氧化和耐腐蚀、耐磨损的 作用，又能起到杀菌、消毒的作用，大大提高了镁合金的应用范围。本品在镁合金 表面的镀层，可提高镁合金的耐腐蚀性能，使镁合金具有光催化、自清洁和抗菌除 臭的性能。本品在镁合金表面的镀层不仅具有良好的耐腐蚀、耐磨性，同时还具有厚度均匀、化学稳定性好、表面光洁平整等优点。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
