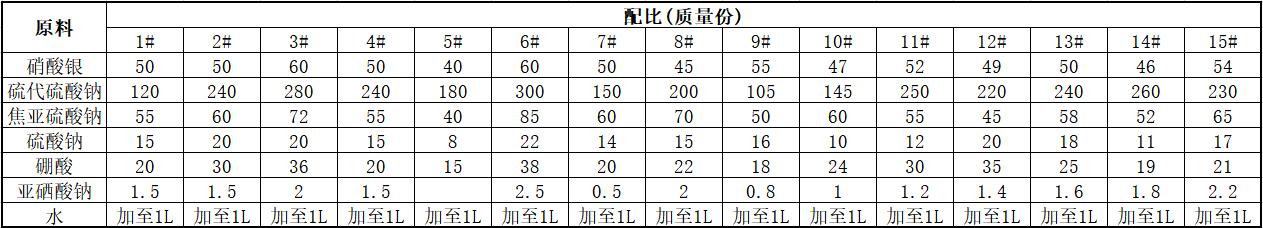

[原料配比]
[制备方法]
将各组分溶于水，混合均匀即可。
[原料介绍]
所述亚硒酸钠为光亮剂。
下面，就本品的无氰高速镀银电镀液的操作条件进行说明：
无氰高速镀银电镀液的pH值应控制在4～5范围内，当pH小于4时，银盐有可能在镀液中沉淀，同时析出效果减小；而当pH大于5时，则难以得到析出物的良好外观。此外，可用硼酸调整pH值。
无氰高速镀银电镀液的温度应控制在15～35℃范围内，当温度低于15℃时，析出物外观变差；而当温度高于35℃时，则镀液变得不稳定。
无氰高速镀银电镀液的电流密度应控制在1～5A／d㎡，当电流密度小于1A／d㎡时，析出速度减小，难以得到足够厚度的析出物；而当大于5A／d㎡时，则难以得到良好的外观。
本品也可借助于镀液的流速进行控制，镀液的流速控制在0.5～1.5m／s，当镀液的流速小于0.5m／s时，难以得到足够厚度的析出物；而当流速大于1.5m／s时，则难以得到良好的外观。
[产品应用]
本品主要应用于无氰电镀。
将无氰高速镀银电镀液的pH值控制在4～5，温度控制在15～35℃，电流密度控制在1～5A／d㎡，镀液的流速控制在0.5～1.5m／s进行电镀。
[产品特性]
本品毒性小，可得到表面平整、抗变色性能好、耐腐蚀耐磨性高、与基体结合力强的光亮镀银层，镀银效率高。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
