无氰镀银电镀液

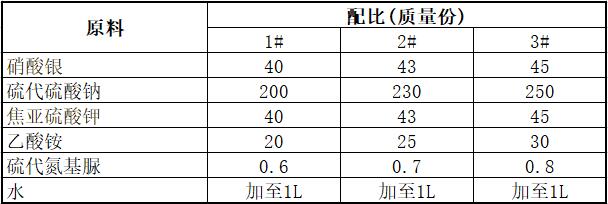

[原料配比]

[制备方法]

    先将硫代硫酸钠溶于300mL的去离子水中，搅拌使其全部溶解；再将硝酸银和焦亚硫酸钾分别用250mL的去离子水溶解，并在搅拌下将焦亚硫酸钾溶液倒人硝酸银溶液中，生成焦亚硫酸银浑浊液后，立即将溶液缓慢地加入硫代硫酸钠溶液中，使银离子与硫代硫酸钠络合，生成微黄色澄清液；然后将乙酸铵加入溶液中，配制好的溶液静置后，再加入硫代氨基脲，使其全部溶解，最后用去离子水定容至1L。

[产品应用]
    本品主要应用于无氰镀银。本品的无氰镀银方法主要包括以下步骤：

    （1）镀银前的预处理：首先用金相砂纸对基体进行打磨抛光，然后用丙酮除油，最后用浓度为36％的盐酸溶液进行活化处理。

    （2）直流电沉积镀银：将预处理后的镀件进行直流电沉积镀银，镀银时的电流密度为0.1A／d㎡，温度为15℃；阴阳极面积比为0.7：2，阳极采用99.99％的纯银板；电镀液使用本品所配制的镀液。

    （3）钝化处理：首先在55～65g／L的三氧化二铬和15～20g／L的氯化钠混合溶液中浸渍8～10s，取出洗净，此时表面显示铬酸盐的黄色；然后在200～210g／L的硫代硫酸钠溶液中浸渍3～5s，取出洗净；接着在100～110g／L的氢氧化钠溶液中浸渍5～8s，取出洗净；最后在36～38g／L的浓盐酸中浸渍10～15s，取出洗净，即得光亮的不易变色的银层。

[产品特性]

    （1）通过直流电沉积方法使无氰镀银得以实现，镀液毒性极低或无毒，更大程度地降低了对环境和操作人员的危害，镀液稳定性及分散性优良；

    （2）银镀膜可以达到纳米级，并且与基体结合良好，表面平整、致密，光亮度好，抗变色能力强；

    （3）本方法镀银之前无需镀镍，工艺简单，操作方便，成本低廉，可以满足生产领域的需要。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
