水基反应型多功能金属清洗剂

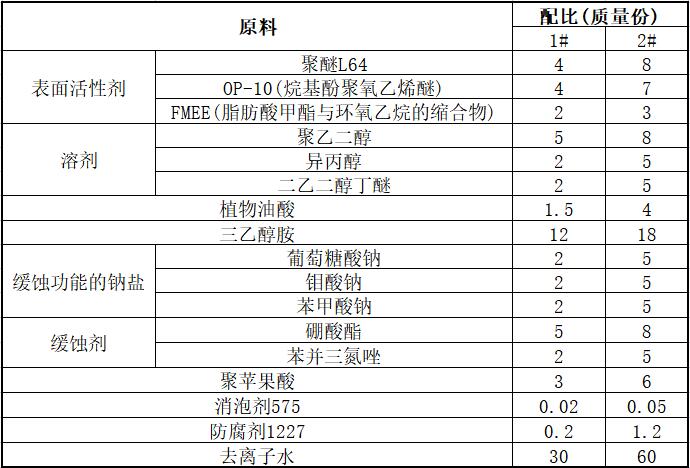

[原料配比]

[制备方法]

（1）在装有回流冷凝器、搅拌器、温度计和加料漏斗的反应瓶中加入去离子水30～60份，升温至60～70℃，加入L644～8份，OP—10 4～7份，FMEE2～3份，升温至70～80℃，搅拌8～12min；

（2）加入聚乙二醇5～8份，异丙醇2～5份，二乙二醇丁醚2～5份，升温至80～90℃，搅拌10～20min；

（3）在80～90℃并搅拌条件下，加入植物油酸1.5～4份，保持80～90℃反应25~35min;

（4）在80～90℃并搅拌条件下，加入三乙醇胺12～18份，保持80～90℃反应25~35min;

（5）在80～90℃并搅拌条件下，加入葡萄糖酸钠2～5份，钼酸钠2～5份，苯甲酸钠2～5份，保持80～90℃，反应25～35min；

（6）反应瓶内降温至40～50℃，加入硼酸酯5～8份，聚苹果酸3～6份，苯并三氮唑2～5份，消泡剂5750.02～0.05份，防腐剂1227 0.2～1.2份，保持40～50℃，充分搅拌40～50min后，用滤网过滤出料，即为本清洗剂成品。

[产品特性]

（1）本清洗剂由多种表面活性剂、溶剂和助剂等多种化学原料组成，通过有机合成反应制成，外观为棕黄色透明液体，pH值为8，常温洗油率大于99.8％。不仅具有优异的清洗和防锈防腐性能，而且使用范围广，可清洗各种型号的铸铁、碳钢、铜、铝、锌等合金材料，适合超声波机器清洗、喷淋机器清洗和手工浸泡刷洗等多种清洗方式。

（2）本清洗剂在常温下去油污速度极快，低温洗涤效果极好，具有溶剂型和水基型清洗剂的双重优势，工作液使用浓度仅为2％～3％，清洗成本极低，经济效益显著。

（3）本清洗剂具有极高的物理稳定性和抗硬水性，对金属表面无腐蚀，长时间使用无异味，不变质，使用寿命比普通清洗剂长4～6倍，使用本清洗剂清洗的工件自然干燥后表面的防锈时间达到45d以上，防锈期比普通清洗剂长4～6倍，而且清洗后的工件保持原有的金属色泽，光亮如新。

（4）本清洗剂无毒，无害，无污染，对人体无伤害，并且清洗成本极低，对环境无污染，具有极好的经济效益和社会效益。具有极优异的清洗、防锈功能，特别对厚硬积炭、顽固污渍清洗彻底，对各种型号铸铁、碳钢、铜、铝、锌等金属不腐蚀。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
