水基反应型铝材专用金属清洗剂

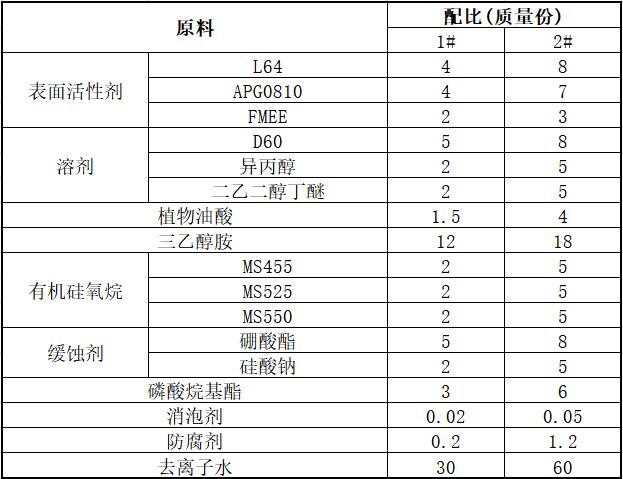

[原料配比]

[制备方法]

（1）在装有回流冷凝器、搅拌器、温度计和加料漏斗的反应瓶中加入去离子水30～60份，升温至60～70℃，加入L64：4～8份，APG0810：4～7份，FMEE2～3份，升温至70～80℃，搅拌8～12min；

（2）加入D60：5～8份，异丙醇2～5份，二乙二醇丁醚2～5份，升温至80～90℃，搅拌10～20min；

（3）在80～90℃并搅拌条件下，加入植物油酸1.5～4份，保持80～90℃，反应25～35min；

（4）在80～90℃并搅拌条件下，加入三乙醇胺12～18份，保持80～90℃，反应25～35min；

（5）在80～90℃并搅拌条件下，加入MS455：2～5份，MS525：2～5份，MS550：2～5份，保持80～90℃，反应25～35min；

（6）反应瓶内降温至40～50℃，加入硼酸酯5～8份，磷酸烷基酯3～6份，硅酸钠2～5份，消泡剂575 0.02～0.05份，防腐剂1227 0.2～1.2份，保持40～50℃，充分搅拌40～50min后，用滤网过滤出料，即为本清洗剂成品。

[产品应用]
    本品是一种水基反应型铝材专用金属清洗剂。

本清洗剂外观为棕色透明液体，使用时加入2％～3％本清洗剂，加入97％～98％的水（水质不限），常温清洗即可达到预期效果，本清洗剂加水后为透明液体。
[产品特性]

（1）本清洗剂由多种表面活性剂、溶剂和助剂等多种化学原料组成，通过有机合成反应制成，外观为棕黄色透明液体，pH值为7，洗油率大于99.8％。不仅具有优异的清洗和防锈防腐性能，而且使用范围广，可清洗各种型号的铝及铝合金材料，适合超声波机器清洗、喷淋机器清洗和手工浸泡刷洗等多种清洗方式。

（2）本清洗剂在高温下对铝制品不腐蚀，去油污速度极快，洗涤效果极好，具有溶剂型和水基型清洗剂的双重优势，工作液使用浓度仅为2％～3％，清洗成本低。

（3）本清洗剂具有极高的物理稳定性和抗硬水性，无毒、无害、无污染、对人体无伤害，对铝表面无腐蚀，长时间使用无异味，不变质，使用寿命比普通清洗剂长4～6倍，使用本清洗剂清洗的工件自然干燥后表面的防锈时间达到60d以上，防锈期比普通清洗剂长6～7倍，而且清洗后的工件保持原有的金属色泽，光亮如新。

（4）本清洗剂效果良好，其清洗能力、防锈性、耐腐蚀性、消泡性、稳定性、漂洗性均优于国家标准，并且清洗成本极低，对环境无污染，对人体无伤害。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
