热喷涂用金属表面水基低泡清洗剂

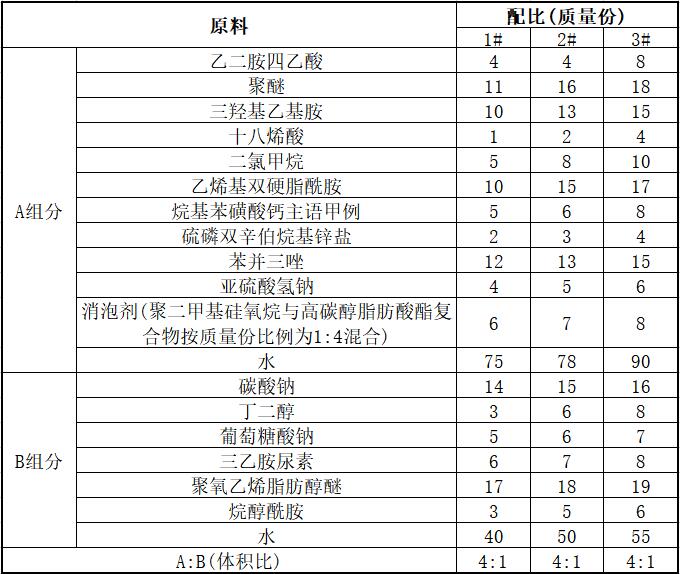

[原料配比]

[制备方法]

（1）称取聚二甲基硅氧烷和高碳醇脂肪酸酯复合物，按质量份混合的比例为1：4，进行充分混合，制成A组分中的消泡剂；

（2）将步骤（1）得到的消泡剂及A组分中的乙二胺四乙酸、聚醚、三羟基乙基胺、二氯甲烷、硫磷双辛伯烷基锌盐、十八烯酸、苯并三唑分别投入到装有水的分散缸中，开启搅拌器缓慢搅拌，搅拌速度为350～400r／min，搅拌25～30min后，目测其均匀透明后，再将A组分中的乙烯基双硬脂酰胺、烷基苯磺酸钙在搅拌状态下缓慢加入，调节转速为250～350r／min，搅拌时间为30～35min，控制分散缸温度≤35℃，最后加入A组分中的抗氧剂亚硫酸氢钠，同样边加入边搅拌调节转速为200～300r／min，搅拌时间30～45min，经过滤即可得到表面清洗剂的A组分。

（3）将B组分中的水与碳酸钠、丁二醇、三乙胺尿素、葡萄糖酸钠、聚氧乙烯脂肪醇醚、烷醇酰胺混合搅拌，调节转速为280～360r／min，搅拌时间55～60min，控制温度小于30℃，经过滤后得到表面清洗剂的B组分。

（4）将步骤（2）制备得到的表面清洗剂的A组分与步骤（3）得到的表面清洗剂的B组分按质量比称量混合均匀，混合温度为28～35℃，混合时间为6～8h，转速为320～350r／min，即可得到热喷涂用金属表面水基低泡清洗剂。

[产品应用]
    本品主要用于自动清洗机清洗作业。

[产品特性]
    本产品能对金属工件外表面上因加工形成的炭粉、铁屑、油污等污垢进行彻底清洗，清洗后的金属外表面不会整体或局部出现腐蚀现象。由于原材料均为中性，因而本品性能温和，不含铬酸盐、亚硝酸盐，无气味，对环境无污染，对人体无伤害；同时本产品低泡易漂洗，适用于自动清洗机清洗作业。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
