金银合金只能从氰化物镀液中获得，在此镀液中，两种金属的析出电位接近，镀液中离 子浓度比例变化，可获得各种组成的金银合金，是适应性、稳定性优良的镀液。
随银含量增加，合金外观由黄变绿至白色，当银含量少时（22～23.5K）呈稍带绿的金 色，当银含量多达70％时，镀层完全变白。
金银合金硬度为HV＝120～180之间，接触电阻比纯金稍高，适用于电子产品、首饰及工艺品。

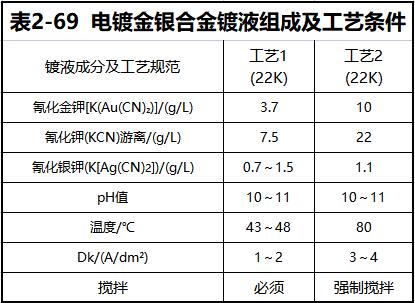

金银合金电镀工艺规范，列于表2-69。
这类镀液随电流密度增加，银含量降低，例如电流密度为2A／d㎡，合金含银为12％； 电流密度为3A／d㎡2时，含银为8％；电流密度为4A／d㎡时，含银降至为5％；随温度升高和加强搅拌，则合金中银含量增加。
本文转载自《合金电镀工艺》编著 曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
