添加钕的钕铁硼永磁材料化学镀液

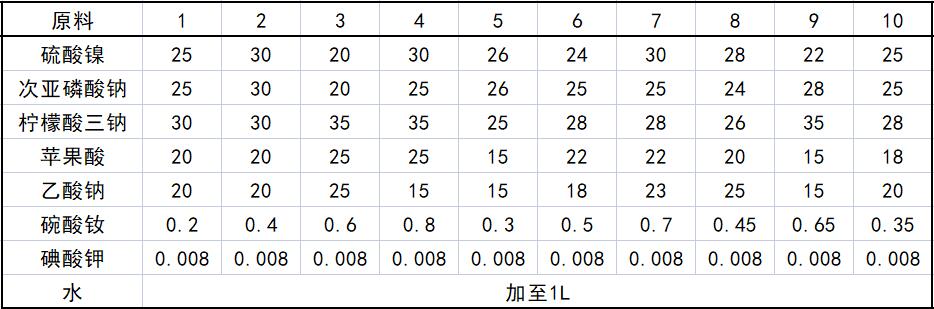

原料配比(g)

制备方法
    ①把配方中的乙酸钠、柠檬酸三钠和苹果酸一起加水溶解；
    ②把配方中的硫酸镍加水溶解；
    ③把②溶液倒入①溶液中，然后搅拌均匀；
    ④把次亚磷酸钠加适量的水溶解，然后在搅拌的状态下缓缓倒入③的溶液中，并搅拌均匀；
    ⑤把硫酸钕溶解并倒入④的溶液中；

    ⑥加入碘酸钾溶液；
    ⑦加蒸馏水或去离子水至规定体积，并搅拌均匀；
    ⑧过滤。

原料配伍
    本品各组分配比范围为（g）：硫酸镍20～30、次亚磷酸钠20～30、柠檬酸三钠25～35、苹果酸15～25、乙酸钠15～25、硫酸钕0.2～0.8、碘酸钾0.008、水加至1L。

产品应用
    本品主要应用于钕铁硼永磁材料化学镀。

    添加钕的钕铁硼永磁材料化学镀液的使用方法是在施镀前，先用5％～10％的氢氧化钠溶液或氨水调节化学镀镍磷液的pH至9～10，然后将镀液加温至70～85℃并保持恒温，把经除油和活化的钕铁硼磁体浸入镀液中，即可获得镀层。

    化学镀温度优选为80～85℃。pH优选为9～9.5。

产品特性
    稀土钕的4f电子对原子核的封闭不严密，其屏蔽系数比主量子数相同的其他原子内电子要小，因而有较大的有效核电荷数，表现出较强的吸附能力。当它们以适宜的量加入镀液后，能够聚集在磁体表面，抑制了富钕相的腐蚀，在磁体表面获得一层致密、均匀的初始沉积层。同时吸附在基体表面的晶体缺陷处（如空位、位错露头、晶界等），因而降低了表面能，提高了合金镀层的形核率，使沉积加快。

（1）化学镀液中添加适量的稀土元素后，可降低掺杂在镀液中的部分非金属元素（如硫、氮等）的活度，增加互溶程度，抑制杂质微粒的形成，阻碍镀液的自发分解。同时，由于稀土具有较好的络合性能，因而其离子在水溶液中易与无机及有机配体形成一系列的络合物，促进了镀液中金属离子的平衡离解，减小了镀液自发分解的趋势，从而使镀液更加稳定不易分解，提高了镀液的稳定性。

（2）镀液中添加适量的稀土元素后，金属胞状物颗粒较细小致密，镀层表面较为平整，胞状物隆起中心和边缘的落差小，层内金属含量分布相对均匀，成分起伏较小，因而使电化学腐蚀倾向降低，有效提高镀层的耐腐蚀性能。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
