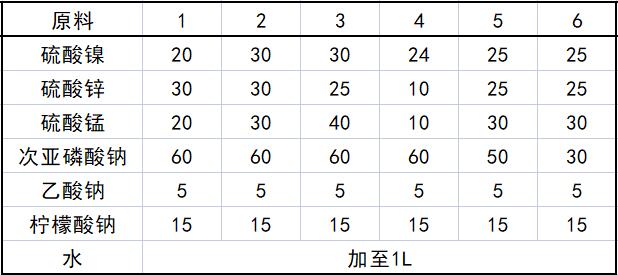

原料配比(g)
制备方法
将各组分溶于水，搅拌均匀即可，在温度90℃用氨水或氢氧化钠调节pH为9～10。
原料配伍
本品各组分配比范围为（g）：硫酸镍20～30、硫酸锌10～30、硫酸锰10～40、次亚磷酸钠30～60、乙酸钠4～6、柠檬酸钠14～16、水加至1L。
产品应用
本品主要应用于普碳钢表面化学镀。
采用通常的工件的打磨抛光—清洗—除油—除锈—清洗—活化—施镀—清洗—清洗—后处理，即可得到普碳钢表面覆盖Ni-Zn-Mn-P化学镀复合镀层，只采用一次施镀，施镀过程简单。
产品特性
本品采用改变镀层成分和结构的方法，增加了镀层耐腐蚀性，在工业生产中投入使用应用前景广阔。所得镀层结晶细致，光亮平滑，综合性能指标优于化学镀二元合金和相应的三元合金镀层。由于进行温度、pH、主盐等工艺条件对镀层成分、硬度、自腐蚀电位和耐蚀性的实验研究，提出了优化的工艺配方体系。得出经过本品化学镀的普碳钢表面形成的镀层改变了材料的表面状态，使得材料的自腐蚀电位相对于镀镍—锌—磷合金向负方向移动，在发生腐蚀时，与基体电位差较小，可有效保护基体，特别应对空隙的作用比以前的阴极性镀层好。同时该技术工艺稳定、操作简便、成本低等优点。本品镀液配置方便，可重复多次使用，经济成本低，易于操作。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
