镍钛合金化学镀镍钴钨的镀液

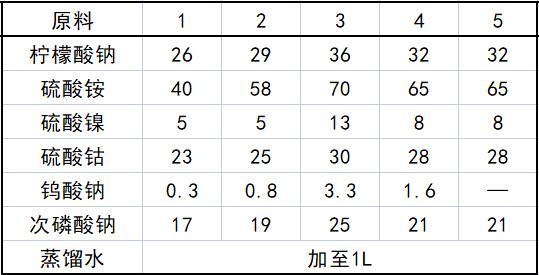

原料配比(g)

制备方法

（1）称取柠檬酸钠和硫酸按加人容器中，用蒸馆水300mL溶解得溶液；

（2）分别称取硫酸镍、硫酸钻、钨酸钠依次加人容器中，用蒸馆水400mL溶解得溶液；

（3）在搅拌下将步骤（2）所得到的溶液加人步骤（1）所得到的溶液中，得混合溶液；

（4）称取次磷酸钠加人容器中，用蒸馆水200mL溶解得溶液；

（5）将步骤（4）所得到的溶液在搅拌下缓慢加人步骤（3）所得到的混合溶液中，得到混合溶液；

（6）用15%氨水将步骤（5）所得到的混合溶液pH调节至8～10.5，然后用蒸馆水将该混合溶液稀释到980mL，在pH计测试中用10%氨水微调pH至8～10.5，最后转人1000mL容量瓶中，用蒸馆水补充至1L，即得到化学镀液。

原料配伍
    本品各组分配比范围为（g）：柠檬酸钠26～36、硫酸铵40～70、硫酸镍5～13、硫酸钻23～30、钨酸钠0.3～3.3、次磷酸钠17～25、蒸馆水加至1L。

产品应用
    本品主要应用于化学镀镍钻钨合金薄膜。工艺是：将待镀件表面经碱洗、酸洗、敏化、活化处理后，在所述的化学镀液中于45～85℃浸镀60~20min。

    如镍钛合金丝或镍钛合金丝医用金属支架化学镀镍钻钨合金薄膜的具体步骤如下。

（1）以镍钛合金丝或镍钛合金丝医用金属支架作为基材，先将基材依次进行碱洗、酸洗、敏化、活化处理。

（2）将化学镀液置于可恒温的镀槽中，并将镀槽中化学镀液用氨水调节pH为8～10.5，温度调节45～85℃。

（3）将步骤（1）处理过后的基材，浸人镀槽中的化学镀液中，实施化学镀，化学镀时用搅拌机搅拌化学镀液，化学镀时间为60～200min，镀后从镀槽中取出，用清水洗涤2遍，吹干，即得到外层有镍钻钨合金薄膜的镍钛合金丝或镍钛合金丝支架。

产品特性
    本品镀膜工艺是：将待镀件镍钛合金表面进行碱洗、酸洗、敏化和活化处理后，浸人化学镀液中施镀，可得到表面有优良磁性的金属薄膜。该磁性材料可用于制备磁性医用金属支架，其支架不仅具有物理治疗作用，而且还有化学药物治疗的作用，特别具有靶向作用使带磁性，的药物能吸附在支架上，进行化学药物治疗，达到靶向和局部给药的目的。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
