镁合金直接化学镀Ni-P-SiC镀液

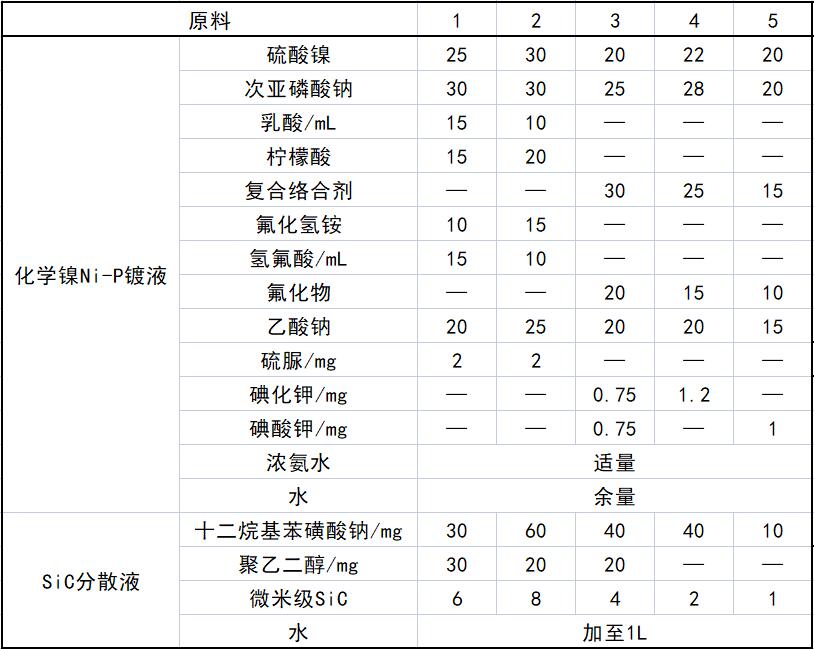

原料配比(g)

制备方法

（1）化学镀Ni—P镀液的制备：先将原料用少量蒸馏水溶解，然后混合用水稀释至1L，浓氨水调pH至4.8～5.2即可。

（2）配制SiC分散液：SiC粉采用盐酸溶液浸洗24h，去除杂质，然后用蒸馏水细至中性，用乙醇脱水，烘干备用。

按配方取药品混合作为分散液，将处理过的SiC微粒2g与少量蒸馏水和上述表面活性剂混合，先超声分散30min，然后，加入少量上述镀液超声振荡30min，再加入余下的镀液磁力搅拌60min。

原料配伍
    本品各组分配比范围为（g）：化学镀Ni—P镀液中包含硫酸镍20～30、亚磷酸钠20～30、复合络合剂15～30、乙酸钠15～25、氟化物10～20、稳定剂1～2mg、pH调节剂适量和水余量。SiC分散液由表面活性剂10～80、微米级SiC 1～8和水加至1L。

    复合络合剂是下列药品之一或一种以上的混合物：柠檬酸、乳酸。氟化物是下列药品之一或两种混合物：氢氟酸、氟化氢铵。

    稳定剂是下列药品之一或一种以上的混合物：硫脲、碘化钾、碘酸钾。

    pH调节剂是浓氨水或氢氧化钠。pH控制在4.8～5.6之间。SiC的粒径是1～2μm。

    表面活性剂是下列药品之一或一种以上的混合物：聚乙二醇、十二烷基苯磺酸钠、十二烷基硫酸钠。

    水是蒸馏水或去离子水。

产品应用
    本品主要应用于镁合金的化学镀。施镀工艺及方法，包括如下步骤：

（1）配制复合镀液：将SiC分散液加入少量镀液超声振荡30min，再加入余下的镀液磁力搅拌60min。

（2）镁合金试样的处理：将面积为0.8d㎡的镁合金AZ91D经碱洗、酸洗、活化后用水冲洗干净。其中，碱洗配方及工艺为：60g／L NaOH＋15g／L Na₃PO₄·12H₂O溶液中，清洗10min，温度：60℃。酸洗配方及工艺为85％H₃PO₄溶液，清洗30s，室温。活化配方及工艺为：40％HF溶液，清洗10min，室温。

（3）施镀：将处理过的镁合金试样放入85℃的上述化学复合镀液中，施镀60min，施镀时搅拌速度为250r／min，在镁合金上得到厚度为21μm的均匀的Ni-P-SiC复合镀层。

产品特性
    本品以硫酸镍取代碱式碳酸镍作为主盐引人，并且添加微米级SiC直接进行施镀，在保持镁合金化学镀Ni-P合金优异性能的基础上，

    大大提高了镁合金化学镀层的硬度和耐磨性，解决了镁合金化学镀镍层耐磨性较低的问题，且镀液配制方便、成本低、镀液稳定、沉积速度快。


（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
