欢迎来到易镀!
测评


首页  > 测评 >

镁合金表面化学镀镍硼合金镀液

2022-09-26 17:14:12        作者:易镀    浏览:

原料配比(g)

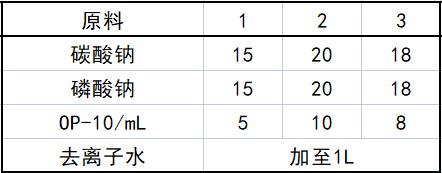

1.碱洗溶液
配方1、2用于AZ31B镁合金;配方均可用于AZ91D 镁合金。

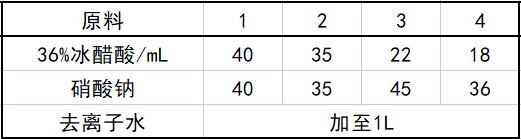

2.酸洗溶液

配方1、2用于AZ31B镁合金;配方3、4用于AZ91D镁合金。

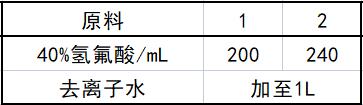

3.活化液

用于AZ31B镁合金。

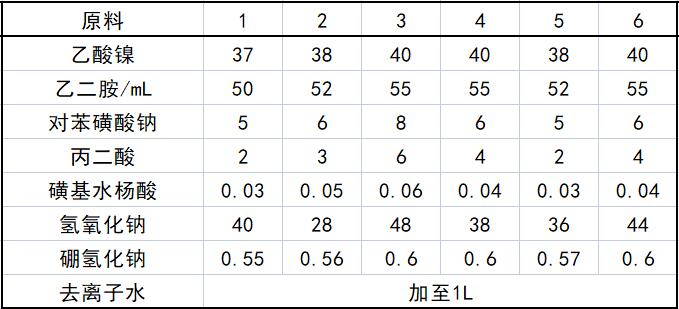

    4.化学镀液 除配方4用于AZ31B镁合金,配方6用于AZ91D镁合金,余均可用于两种合金。

制备方法
    室温下,在去离子水中依次加入碳酸钠、磷酸钠、OP-10,待溶解完全后加热至75℃,即为碱洗溶液。

    室温下,在去离子水中依次加入36%冰醋酸、硝酸钠,待溶解完全,即为酸洗溶液。

    室温下,在去离子水中加入40%氢氟酸,搅拌均匀即为活化液。

    室温下,在去离子水中加入乙酸镍,待溶解完全后,搅拌下加入乙二胺,待冷却到室温后在搅拌下加入复合添加剂,依次为对苯磺酸钠、丙二酸、磺基水杨酸,待溶解完全后在搅拌下加入氢氧化钠,待溶解完全后加入硼氢化钠,最后加入去离子水至1L,加热至85℃恒温,即为化学镀镍液。

原料配伍
    本品各组分配比范围为(g):碱洗溶液包括:碳酸钠15~20、磷酸钠15~20、OP-10-5~10mL、去离子水加至1L。

    酸洗溶液包括:36%冰醋酸15~40mL、硝酸钠35~50、去离子水加至1L。

    活化液包括:40%氢氟酸180~240mL、去离子水加至1L。

    化学镀液包括:乙酸镍35~40、乙二胺50~55mL、对苯磺酸钠5~8、丙二酸2~6、磺基水杨酸0.03~0.06、氢氧化钠28~48、硼氢化钠0.55~0.6、去离子水加至1L。

产品应用
    本品主要应用于AZ31B、AZ91D等镁合金表面化学镀镍硼合金,步骤如下。

    (1)碱洗:在60~75℃和外加超声波条件下,将镁合金放入碱洗溶液中处理10~15min,取出后用水漂洗。除去表面油污及吸附的杂质。

    (2)酸洗:在室温和外加超声波条件下,将经碱洗处理后的镁合金放入酸洗溶液中处理0.5~1.5min,取出后用水漂洗。除去表面疏松的氧化物以及中和残留的碱性物质。

    (3)活化:在室温下,将经酸洗处理后的镁合金放入活化溶液中处理1~1.5min,取出后用水漂洗。用于AZ31B镁合金处理。

    (4)化学镀:在80~90℃下,将经碱洗、酸洗及活化处理后的镁合金放入化学镀溶液中化学镀2~3h,取出后用水漂洗,获得Ni-B合金镀层。

    (5)将镀有Ni-B合金镀层的镁合金在150~180℃下烘干处理30~45min,以去除表面水分。

产品特性
    本品首先采用了特殊的酸洗或活化工艺,无需预镀即可在AZ31B、AZ91D镁合金表面获得一层具有催化活性的底层,该工艺成本低,操作简单,不含铬和氟化合物;第二,采用弱酸盐醋酸镍为主盐,既避免镀液中Cl-、SO2-4的大量存在对镁的腐蚀,也避免了使用碱式碳酸镍的种种问题,获得了良好的沉积效果;第三,通过在化学镀液中加入复合添加剂,使得在镀液pH>11的情况下沉积反应优先进行,避免了基底碱蚀,获得了性能良好的镀层,镀层具有高的表面硬度、良好的结合力和耐蚀性能;且化学镀液可操作范围
广(pH>2.8),通过添加各主要成分可连续施镀,有很好的实际应用前景。



(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)
易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)

相关测评

排行榜

  • 移动端
    移动端
  • 官方公众号
    官方公众号

Copyright © 2021 深圳市恒享表面处理技术有限公司  All Rights Reserved  备案号:粤ICP备09192382号  技术支持:易百讯 - 深圳网站建设

电话:13600421922(程生)邮箱:office@haschemical.com
