铝合金镍-磷化学沉积镀层镀液

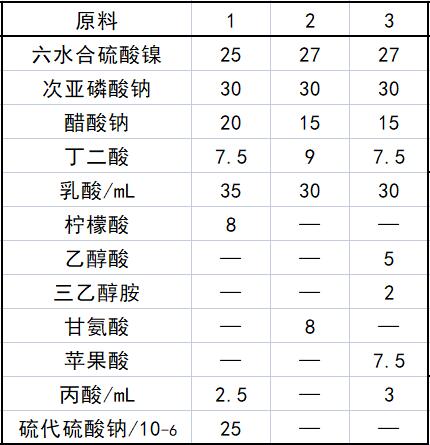

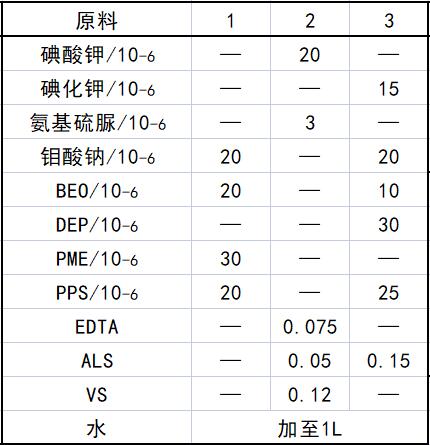

原料配比(g)

制备方法
    将各组分溶于水，搅拌均匀即可。

原料配伍
    本品各组分配比范围为(g)：六水合硫酸镍20～30、次亚磷酸钠20～30、醋酸钠15～20、丁二酸6～10、络合剂30～50、稳定剂20x10^-6~60x10^-6、电镀中间体30x10^-6~100x10^-6、水加至1L。 络合剂主要成分为有机一元酸、二元酸、氨基酸或醇酰胺，特别是柠檬酸、甘氨酸、乳酸、苹果酸、葡萄糖酸、丙酸、乙醇酸、三乙醇胺、酒石酸、EDTA、水杨酸等，可选其中的一种或几种复配组成，得到磷含量适中（6％～9％P）、孔隙率低，耐蚀性和耐磨性佳的镍沉积层。此类络合剂能够与镍离子有效络合，提高镍离子的稳定性，防止镀液析出沉淀，增加镀液稳定性。并且能够细化结晶，改善镍—磷沉积层的性能，抗蚀性好和耐磨度高。络合剂的复配还可显著提高溶液亚磷酸钠的容忍度，从而提高使用寿命。

    稳定剂主要成分为碘化钾、碘酸钾、铝酸盐、硫脲、氨基硫脲、硫代硫酸盐、亚锡离子、硫氰酸胺、马来酸等，可选用其中的一种或几种组成。稳定剂的选用可以提高溶液的稳定性，防止局部过热、pH过高或某些杂质影响造成的溶液分解现象，使施镀过程在控制下有序进行。它们的最佳含量为20x10^-6~40x10^-6。

    电镀中间体主要成分为乙氧基丁炔二醇醚（BEO）、乙氧基丙炔醇醚（PME）、乙烯基磺酸钠（VS）、烯丙基磺酸钠（SAS）、磺酸吡啶盐（PPS，PPSOH）、二乙基丙炔胺（DEP）等。国产的或国外均可，特别是可以优先选用德国巴斯夫公司生产的，其产品纯度高。此类中间体具有一稳定剂、细化晶体组织和抗杂质、吸附溶液中悬浮微粒的作用，本品中加入此类中间体后溶液寿命得到很大提高，镍—磷合金的性能也改善许多，抗盐雾性能改变明显。

产品应用
    本品主要应用于铝合金镍—磷化学沉积镀层。

    本品具体使用方法如下：将溶液的pH用浓度为1：1的氨水或20％氢氧化钠调整为4.6，在溶液温度为86℃下，铝合金经除油、碱蚀、二次沉锌后浸入，沉积几分钟即可得到光亮的铝合金镍-磷化学沉积镀层。

产品特性
    本品具有沉积速度快、镀层结合力好、镀层光亮且致密，槽液稳定性能优异、使用寿命长、容易维护等特点。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
