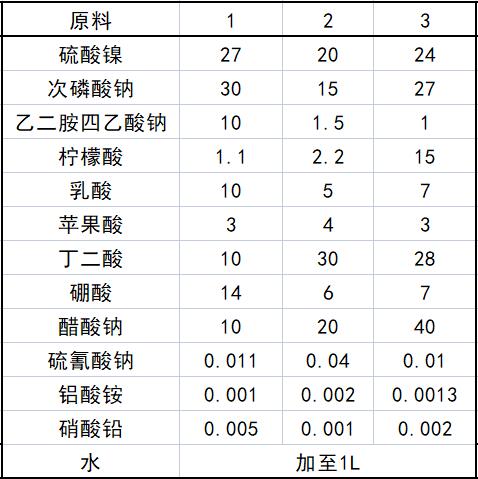

原料配比(g)
制备方法
所制备的溶液pH为4.6～4.8，使用温度为86～90℃， 溶液的镀层光亮、稳定、致密、耐腐蚀性能好。
原料配伍
本品各组分配比范围为(g)：硫酸镍10～30、次磷酸钠 15～30、乙二胺四乙酸钠1～10、柠檬酸1～20、乳酸5～20、苹果酸1～ 15、丁二酸10～30、硼酸5～20、醋酸钠10～40、硫氰酸钠0.01～0.05、 钼酸铵0.001～0.005、硝酸铅0.001～0.006，水加至1L。
产品应用
本品主要应用于金属的化学镀。
产品特性
本品稳定性好，在100℃下煮沸30min不产生自分解；抗蚀性能优异，其镀层的硝酸中浸泡600s以上才出现黑斑点。镀层可施二次镀，厚度可达200μm以上。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
