凹凸棒土纳米纤维表面化学镀银液

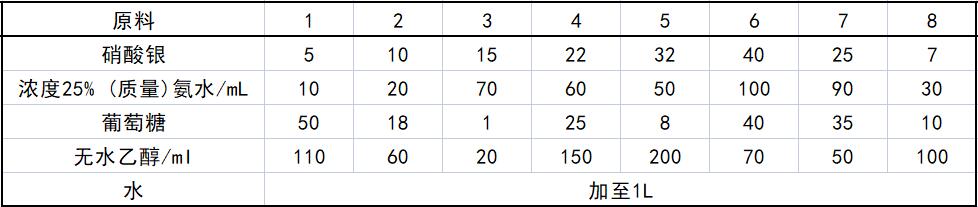

原料配比(g)

制备方法

    (1)酸化提纯：将凹凸棒土的原土以质量体积比1：50加到质量分数1％～20％盐酸中浸泡，机械搅拌8h，离心分离，去离子水清洗，备用；

    (2)浸泡吸附：将酸化后所得凹凸棒土以质量体积比1：80加入1～0g/L的AgNO3溶液中浸泡吸附，室温，机械搅拌3h，离心分离，去离子水清洗，备用；

    (3)还原活化：将经过氧化液浸泡吸附后的凹凸棒土以质量体积比1：80加到质量浓度1％～15％甲醛溶液中，用1mol／L NaOH调节pH为10～12，室温，机械搅拌2h，离心分离，去离子水清洗，备用；

    (4)化学镀银：将经过上述还原活化处理的凹凸棒土以质量体积比1：500加入到化学镀银溶液中，在30℃水浴中机械搅拌40min，施镀结束后，离心分离，去离子水清洗，经105℃真空干燥2h后得超细银粉。

原料配伍
    本品各组分配比范围为(g)：硝酸银5～40、质量浓度为25％的氨水10～100mL、葡萄糖1～50、无水乙醇20～200mL、水加至1L。

产品应用
    本品主要应用于纳米纤维表面化学镀银。

产品特性
    采用此方法制备的金属镀层密度较小，成本低，金属包覆完整，具有棒状结构，给凹凸棒土的开发应用开创了一个新的领域。

    在凹凸棒土粉体表面镀覆一层化学镀银层，制得银包覆化凹凸棒土粉体，此一维超细金属化粉体在形成导电材料、导磁材料、磁屏蔽材料、电真空材料时，可以通过棒搭桥形成网状结构，与球形纳米粉体、不规则纳米粉体相比可以在较少的用量下获得同样性能的导电体或磁、电屏蔽体，大大地节省纳米粉体的消耗量。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
