压铸铝合金直接化学镀镍液

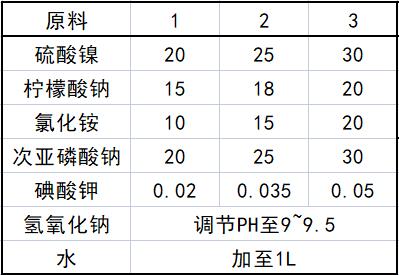

原料配比(g)


制备方法
    将各组分溶于水，搅拌均匀即可。

原料配伍
    本品各组分配比范围为(g)：可溶性镍盐20～30、还原剂20～30、络合剂15～20、缓冲剂10～20、稳定剂0.02～0.05、氢氧化钠调pH至9～9.5、水加至1L。

    可溶性镍盐一般采用来源广，成本较低，溶解度较好的硫酸镍，而其他符合溶解度标准的任何镍盐均是适合的。

    络合剂的选择很多，包括各种有机酸或有机酸盐，如柠檬酸、乳酸、酒石酸、琥珀酸、苹果酸、葡萄糖酸等，或以上有机酸的盐。

    还原剂优选次亚磷酸盐，特别是次亚磷酸钠。缓冲剂能将pH控制在某一程度，优选氯化铵。稳定剂用于稳定镀液的组分，优选碘酸钾。

    pH调节剂采用碱金属氢氧化物如氢氧化钠、氢氧化钾，或含氨、不含铵离子的化合物均可，添加至镀液的pH维持在9.0～9.5之间。

    随着镍盐和次亚磷酸盐浓度的增加，沉积速度逐渐提高，而后趋于稳定或稍有降低，但此时溶液稳定性下降。这两种药品是化学镀镍的主要消耗成分，要经常补充。补充时两者应分别溶解加入，加入时溶液温度低一些为好，并要有良好的搅拌。若能用自动控制仪表带计量泵补加，最为理想。镀液操作工艺，采用空气搅拌，温度在50～55℃，镀液的pH维持在7.0～9.5之间。化学镀镍反应受扩散过程影响。对化学镀镍液进行搅拌有利于提高反应物向工件表面的传递速度，同时也有利于反应产物的脱离，不仅可防止漏镀、针孔，提高镀层外观质量，而且可以防止局部过热，这有利于镀液的稳定性。从本质上讲，搅拌改变了工件／溶液界面扩散层内的化学成分和pH，因此，搅拌的影响是重要的。当采用蒸汽或电加热器直接加热时，溶液必须要有空气搅拌或连续循环系统，使被加热的溶液迅速传播开。在镀液pH低时，空气搅拌提高镀速的效果比较显著；在高pH时超声波搅拌有利于提高镀速。在本品中采用空气搅拌。

产品应用
    本品主要应用于压铸铝合金化学镀镍。

    本品压铸铝合金直接化学镀镍工艺，其特征在于包括以下步骤。

    (1)机械前处理，是用例如喷砂、喷丸、刷光等机械方法，清除零件表面的氧化皮、锈蚀、残渣等。

    (2)脱脂清洗，是用化学方法脱去产品表面油污，例如利用热碱液脱脂或利用表面活性剂脱脂。

    (3)弱酸洗，以盐酸或氢氟酸除锈。

    (4)碱浸蚀：按一般碱浸蚀的工艺规范进行，如用氢氧化钠溶液进行浸蚀，在产品表面生成硅—铝化合物，消除可能影响镀层质量的不良因素。

    (5)化学镀镍：采用本品镀液进行化学镀镍，镀液操作工艺：采用空气搅拌，温度在50～55℃，镀液的pH维持在9.0～9.5之间，电镀时间一般在20～40min。

    (6)后处理：采用烘烤和热处理，用于改善镀层的附着力性能。

产品特性
    本品可直接在压铸铝合金产品表面直接进行化学镀镍，不必使用二次浸锌工艺，操作过程非常简单，对化学镀镍液没有任何不良副作用，可延长化学镀镍液使用时间，并且化学镀镍液具有较高镀速。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
