新型化学镀镍光亮剂

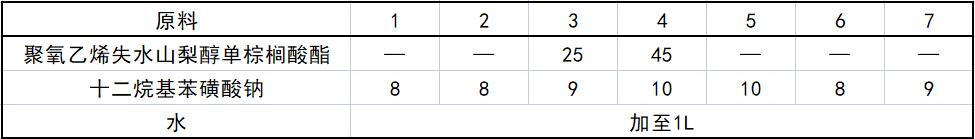

原料配比(g)

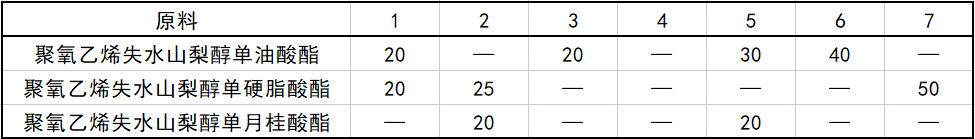

续表

制备方法
    将各组分溶于水混合均匀即可。

原料配伍
    本品各组分配比范围为(g)：聚氧乙烯失水山梨醇单棕榈 酸酯30～60、十二烷基苯磺酸钠6～12、水加至1L。

    十二烷基苯磺酸钠是阴离子表面活性剂带负电，单组分存在于镀液中 时，在基体表面形成亲水基朝外、亲油基朝里的定向排列，可促进在自催化反应中生成的氢气气泡上升逸出，对消除镀层针孔和麻点有一定的作用，但是分子间带同种电荷会产生强烈的相互排斥作用，致使排列不够紧密。当加入非离子表面活性剂聚氧乙烯失水山梨醇单脂肪酸酯时，它在基体上形成穿插吸附，这种穿插吸附层会降低十二烷基苯磺酸钠离子头的静 电斥力，因而更有利于吸附层的形成，排列更为紧密，这样就使界面上氢 气与基体所形成的固气界面完全被固液面取代，所以不需用量太多就能起 到良好的润湿作用，有效降低了氢脆隐患，提高了结合力，获得了致密的镀层。

    另一方面由于十二烷基苯磺酸钠用量少，在基体表面与非离子表面活 性剂聚氧乙烯失水山梨醇单脂肪酸酯穿插排列，所以极大地降低了吸附层的电负性，对镍离子沉积电位的影响可忽略，从而不影响沉积速率和镀层成分。

    还有的是聚氧乙烯失水山梨醇单酸酯的HLB值在14.9～16.7之间是水溶性物质，但其物理和化学性质强烈依赖于温度，使原来澄清的溶液变浑浊。本品的镀液操作温度为80～90℃，当将镀液加热到68～70℃，镀液开始变浑浊呈乳化状态，这有助于提高镀液的稳定性，降低镀液对杂质的敏感度。

    在上述新型化学镀镍光亮剂中，聚氧乙烯失水山梨醇单脂肪酸酯的含量优选为45～50、十二烷基苯磺酸钠的含量为8～10。

    在本品的光亮剂中，聚氧乙烯失水山梨醇单脂肪酸酯是聚氧乙烯失水山梨醇单油酸酯、聚氧乙烯失水山梨醇单硬脂酸酯、聚氧乙烯失水山梨醇单棕榈酸酯、聚氧乙烯失水山梨醇单月桂酸酯中的一种或两种组成，若选择其中两种，则以任意比混合。

    由于聚氧乙烯失水山梨醇单脂肪酸酯是黏稠的油状物质，配光亮剂溶液时需要在室温条件下先量取一定量的十二烷基苯磺酸钠，用少量蒸馏水溶解，加人到称有聚氧乙烯失水山梨醇单脂肪酸酯的容器中，稀释后用磁力搅拌器或机械搅拌器低速搅拌0.5h（约100r／min），使其溶液混合均匀，最后在容量瓶中定容。

产品应用
    本品主要应用于镀镍光亮剂。

    使用方法：使用时将配制好的光亮剂溶液取0.05～2mL加入到1L化学镀液中，调整pH至4.4～5.8，将前处理后的镀件放入镀液中，按照常规的镀覆方法在80～90℃镀液中施镀1～4h。

产品特性
    本品对镀层有显著的增光性能，增强了镀层与基体的结合力，镀层的沉积速率和硬度也稍有提高，并且该光亮剂对镀层成分没有影响。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
