镁及镁合金化学镀镍液(1)

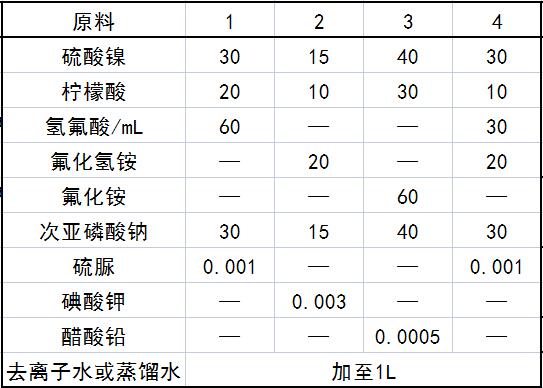

原料配比(g)

制备方法
    将原料分别用少量蒸馏水溶解，然后混合稀释至1L，配制好的镀液pH为6.5～7.0。

原料配伍
    本品各组分配比范围为(g)：硫酸镍15～40、柠檬酸10～30、氢氟酸30～60mL、氟化铵20～60、次亚磷酸钠15～40、添加剂0.0005～0.003、水加至1L。

    氟化物为下列药品之一种或一种以上混合物：氢氟酸、氟化氢铵、氟化铵。

    添加剂为下列药品之一：硫脲、重金属如铅、镉的醋酸盐、碘酸钾。水用去离子水或蒸馏水。

    在按照优选配方配制的镀液中进行化学镀，基体镁合金不会受到镀液腐蚀，镀速适中（约为15μm／h），得到的镀层光滑，镀层结合良好，具有一定的耐磨蚀能力：耐中性盐雾实验时间可达80～120h。

    对于镁及镁合金化学镀镍溶液，含有较高浓度的硫酸根、氯离子均会对镁合金基底产生较大的腐蚀，所以通常钢铁上使用的化学镀液不适用于镁合金。

    本品从以下几个方面着手解决镀液对基底的腐蚀问题：首先，施镀前对镁及镁合金在氢氟酸中进行活化处理，镁及镁合金上形成一层氟化物保护膜，这层氟化物膜在镀液中能稳定存在，对基底有很好的保护作用；第二个措施是溶液中加人足量的氟化物。高浓度的氟离子能很快形成新的氟化物膜，可以有效修复破坏的氟化物膜，因而能很好地保护基底；第三个措施是采用高的pH。第四个是使用稳定剂，增加镀液稳定性，降低镍的沉积速度，主要是初始沉积速度。因为镍的初始沉积会破坏氟化物膜，控制住初始沉积速度也就控制住了腐蚀。

质量指标
镀速/(μm/h)                 15                结合力                 合格
硬度(HV)                     480          中性盐雾实验/h      80~120
磷含量(质量分数)/％    10.8

产品应用
    本品主要应用于镁及镁合金的化学镀。

产品特性
    本品使用硫酸镍取代碱式碳酸镍作为镍盐引入，使得镁 合金化学镀成本大大降低，而且镀液的配制大大简化，效率提高，利用本 品得到的镀层可以作为镁及镁合金单独的保护层，也可以作为普通化学镀 或电镀层的基底。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
