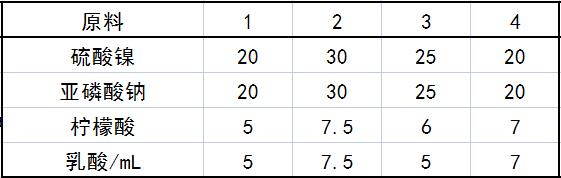

原料配比(g)

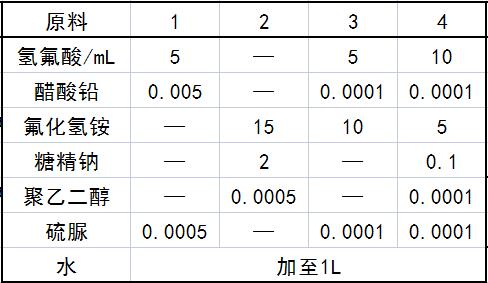

续表
制备方法
将原料分别用少量的蒸馏水溶解后混合稀释至1L，使用 氨水调节pH为6.2。
原料配伍
本品各组分配比范围为(g)：硫酸镍20～30、亚磷酸钠 20～30、柠檬酸5～7.5、乳酸5～7.5mL、氢氟酸5～10mL、醋酸铅 0.0001～0.0005、氟化氢铵5～15、糖精钠0.1～2、聚乙二醇0.0001～ 0.0005、硫脲0.0001～0.0005、水加至1L。
产品应用
本品主要应用于镁及镁合金的化学镀。
产品特性
使用硫酸镍替代碱式碳酸镍，大幅降低化学镀成本，且 提高镀液配置效率，提高工效，无需使用高浓度的氢氟酸，减少对人和环 境的毒害。
使用柠檬酸和乳酸的复合络合剂，能使化学镀镀速保持恒定，降低初 始沉积速度，提高镀层表面质量，且对镀液具有优良的缓冲作用，有效保 持镀液pH在5.8～6.2之间。
使用本品添加剂可使镀液保持稳定，在化学镀过程中不发生分解，且 可得到光亮的镀层表面。
使用本品的镀液得到的化学镀层结合力良好，耐蚀性能优良，表面外观光亮。
本品的化学镀镍液镀速在13～18μm之间，镀层磷含量在9.5％～10.2％之间，镀层镀态硬度均值为425（HV100），镀态镀层可作为产品的最终表面使用。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
