原料配比(g)

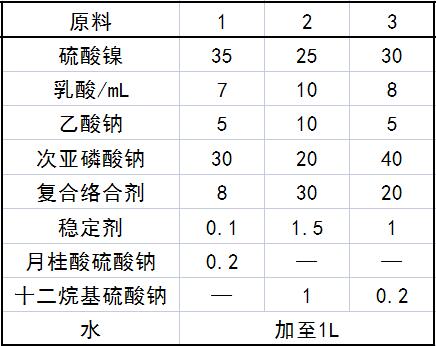

1.化学镀锦溶液

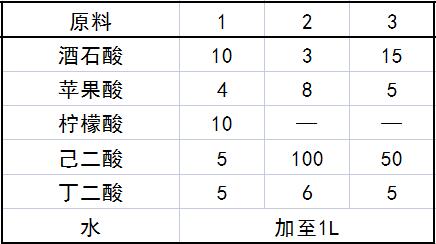

2.复合络合剂
制备方法
将各组分溶于水，搅拌均匀即可。
原料配伍
本品各组分配比范围为（g）：硫酸镍25～35、乳酸7～10mL、乙酸钠5～10、亚磷酸钠20～40、复合络合剂8～30、稳定剂0.1～1.5、表面活性剂0.2～1、水加至1L。
复合络合剂由以下组分（g）组成：己二酸5～100、酒石酸3～15、苹果酸或柠檬酸中的一种或两种4～15、丁二酸或丙酸5～6、水加至1L。
稳定剂为氧化铝、硫豚、硫代硫酸钠或碘化钟中的一种或两种以上。
表面活性剂为十二烷基硫酸钠、月桂酸硫酸钠或十二烷基苯磺酸钠中的一种或两种。
化学镀锦溶液的使用温度为80～88℃。
质量指标
产品应用
本品主要应用于化学镀镍。
产品特性
本品的复合络合剂采用己二酸与羧酸按特定比例复配，得到的镀液使用周期长，硬度高，未经热处理硬度达500HV，经过热处理，硬度达900HV；耐蚀性好，中性盐雾试验达1000h （20pm以上）。
本品通过选择稳定剂的组成和添加比例，镀液稳定性好、循环周期达到10周期以上，沉积速度大于10μm/h （88℃）。
本品的化学镀锦溶液不含铅、等18种全球高度关注的污染物，具有较低的工作温度，高硬度，同时优良的耐蚀性能，完全符合清洁生产的要求。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
