镍镉电池负极用电镀液

特性
    所述的镍镉电池用电解液中含有的多种添加剂能使阴极极化增大、镀层细致光亮，同时可以使电极锡镀层较紧密、结合力好而又不失去活性，有效解决了现有技术中电镀液制造的负极放热严重的问题；本品采用上述电镀液制造镍锡电池负极，可以使电池负极在较高温度下电镀，该方法工艺简单，适合工业化镍镉电池的生产，所制得的电池在保持了原有电沉积锡负极电池高容量、高倍率放电的基础上，提高了放电性能力，同时具有良好的快充能力和高的电流效率。

用途与用法
    本品主要应用于镍镉电池负极用电镀。

    本品镍镉电池负极的制作方法，包括以金属镉为阳极，导电金属网为阴极，导电盐为硫酸镍，在阴极基体上电镀沉积海绵镉金属而制得，其中：电镀时所采用的电镀液由主盐硫酸镉和多种添加剂构成，所述的添加剂是光亮剂、润湿剂、乳化剂中的两种或三种组成。

    所述的镍镉电池负极的制作方法，电镀时的温度是10～55℃。所述的镍镉电池负极的制作方法，电镀时的电流密度是0.1～1A/cm²。

配方

1.镀液（mol）

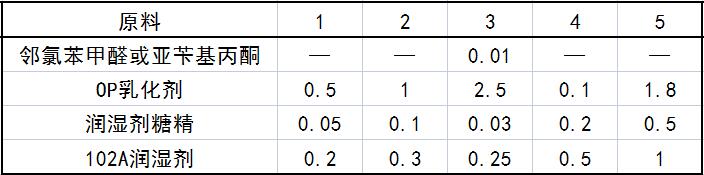

2.复合添加剂（质量份）

制作方法
    将各组分溶于水混合均匀即可。

注意事项
    本品各组分物质的量（mol）配比范围为：硫酸溶液0.1，硫酸镉0.09～1，添加剂适量，水加至1L。

    所述添加剂是由在酸性条件下稳定的光亮剂、润湿剂、乳化剂中的两种或三种组成。

    所述光亮剂是邻氯苯甲醛或亚苄基丙酮，所述的乳化剂是OP化乳剂，所述的润湿剂是糖精、102A润湿剂。

    所述的添加剂是OP乳化剂和糖精或102A润湿剂中的两种或三种。

    所述的添加剂各组分质量份配比范围为：OP乳化剂0～3.0，糖精0.01～0.5，102A润湿剂0.01～1，优选OP乳化剂0.1～2.0，糖精0.01～0.2，102A润湿剂0.05～0.5。


（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
