镍电镀液(3)

特性

本品的镍电镀液成分简单，配制方便，对环境友好。

使用该镍电镀液制备镍镀层的工艺简单可控，不含腐蚀性物质，电镀过程中无蒸气排放。所得镍镀层具有超疏水特性，接触角大于160°和滚动角小于2°。本品制得的超疏水镍镀层可应用于船舰外表面、金属管道内壁等需要减小水阻力的场合。

用途与用法本品主要应用于镍电镀。

使用本品制备超疏水镍镀层的方法，以纯镍为阳极，以待电镀工件作为阴极，在所述的镍电镀液中进行电镀，所述的镍电镀液的温度为室温~200℃，电镀时的电压为0.2~2V。

优选所述的镍电镀液中溶质的物质的量浓度为0.5~1.5mol/L,得到的镍镀层的超疏水最佳。

优选所述的镍电镀液的温度为60~100℃，所得的镍镀层质量好，不易产生裂纹。

施镀电源可以采用直流电源或者脉冲电源。在电镀结束后，通常采用甲醇和水依次清洗镀层并吹干。

电镀制得的镍镀层的厚度由电镀时间决定。

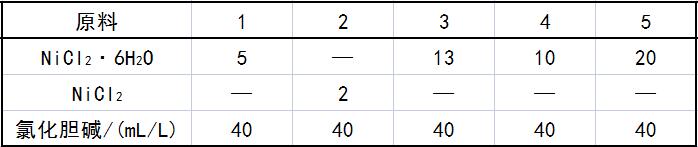

配方(g/L)

制作方法将NiCl₂·6H₂O或NiCl₂按比例溶解于氯化胆碱基离子液体即可。

注意事项

    本品各组分质量(g/L)配比范围为：NiC₂·6H₂O或NiCl₂  2~20,氯化胆碱基离子液体39~41mL/L。

    所述的氯化胆碱基离子液体摩尔比为1：2的氯化胆碱与乙二醇的混合液，或者摩尔比为1：2的氯化胆碱与丙二醇的混合液，或者摩尔比为1：2的氯化胆碱与尿素的混合液。
    本品中，采用氯化胆碱基离子液体作为镍电镀液溶剂，由于其是由特定有机阳离子和阴离子构成，在室温或接近室温下呈液态的熔盐体系，从而具有一系列独特的物理化学性能，作为电化学反应的介质溶剂，与水性电镀液或有机溶剂相比，具有独特优势，如反应效率高、电化学窗口宽、蒸气压极低、热稳定性高等，而且对环境友好。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
