特性
在电镀镍磷合金液中加入了镱离子和氟化氢铵，镱离子使溶液高效、稳定，而氯化氢俄起到了较好的缓冲作用，使溶液的PH值恒定，因而得到的镀层均匀、致密，具有硬度高、耐蚀性好的优点。
用途与用法
本品主要用作电镀镍磷合金液。
电镀镍磷合金液使用方法是用5%~10%的稀硫酸调节电镀液的pH值至20~4.0，最佳的pH值为2,5~3.5，然后把电镀液加热到50~75℃，最佳恒定温度为55~65℃，放入工件，其中阴极为工件，阳极为镍金属，阴极电流密度为1一2A/dm2。

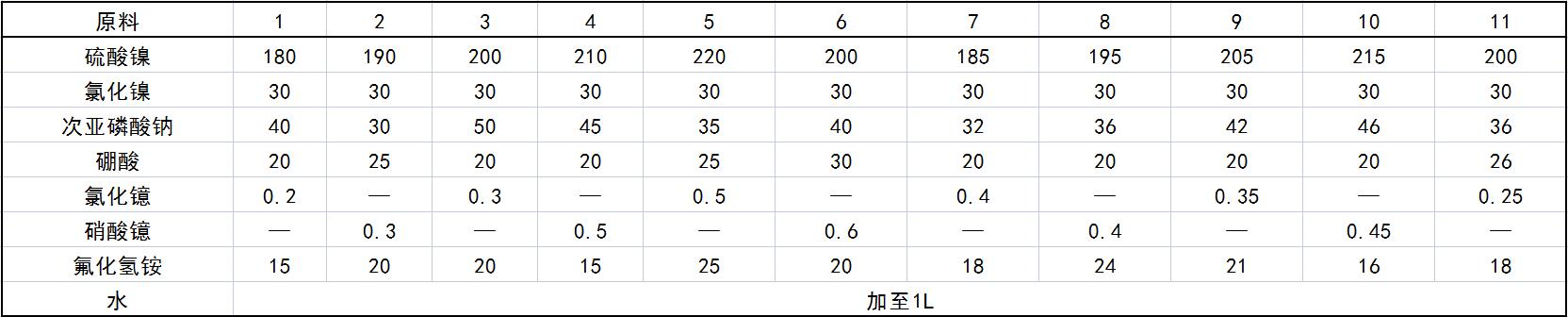

配方(g)
制作方法
(1)硫酸镍、氯化镍、硼酸、氟化氢铵、氯化镱或硝酸镱加水溶解并混合均匀；
(2)把次亚磷酸钠加水溶解；
(3)在搅拌的条件下，把次亚磷酸钠溶液缓慢倒入(1)的溶液中，并搅拌均匀；
(4)加蒸馏水或去离子水至规定体积，并搅拌均匀即可。
注意事项
本品各组分质量(g)配比范围为：硫酸镍180~220,氯化镍29~31，次亚磷酸钠30~50，硼酸20~30，氯化镱0.2~0.5或硝酸镱0.3~0.6，氟化氢铵15~25，水加至1L。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
