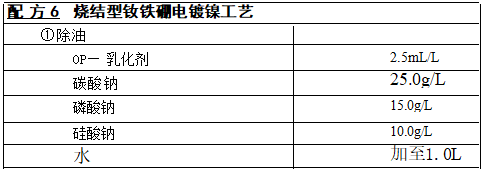

烧结型钕铁硼质地疏松易锈蚀，电镀镍是给它穿 “防护衣” 的关键工艺。先经除油、活化等前处理清洁基体，再电镀形成致密镍层，既能防腐蚀、增耐磨，还能保住永磁体的稳定磁性能，适配多种工业场景。我们不妨来看看烧结型钕铁硼电镀镍各工序的配方知识吧！

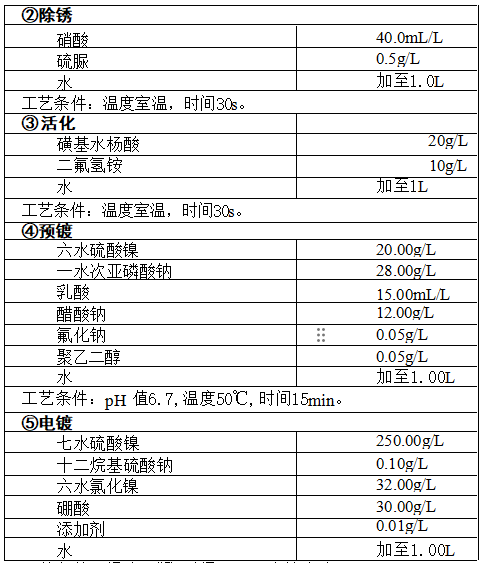

工艺条件：温度30℃,时间30min,电流密度1.6A/dm²。
电镀工艺流程：高温烘烤除油(200℃,1h)→ 封孔(浸硬脂酸锌，135℃, 20~25min)→ 滚光 → 冷水洗 → 除油 → 热水洗(60~70℃) → 冷水洗 → 除 锈→冷水洗→ 活化→冷水洗→预镀→冷水洗→ 电镀→水洗→烘干。
通过上述工艺，可使钕铁硼永磁体得到光亮、孔隙率低、结合力高和耐蚀性强的镀层。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
