想让花粉微粒、钛酸铝基复合材料解锁新性能？化学镀技术是关键！花粉微粒需镀上化学镍层赋予新特性，钛酸铝基材料则靠化学镀碳纤维增强。专属配方能解决材料表面结合难、性能不足的问题，让镀层均匀牢固，既保留基材原有优势，又提升强度、导电性，成为特种材料、功能器件等领域的创新助力～我们不妨出来看看它们配方知识吧！

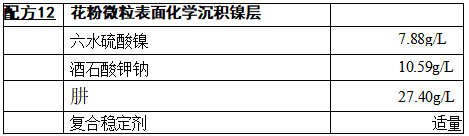

工艺条件：pH 值13,温度85℃,时间30min。
上述配方工艺适用于在花粉微粒表面进行化学沉积镍层，镀层均匀致 密。所获得的核壳结构产物是新型轻质镍基壳层微球材料，可作为金属镍 粉的轻质替代材料。

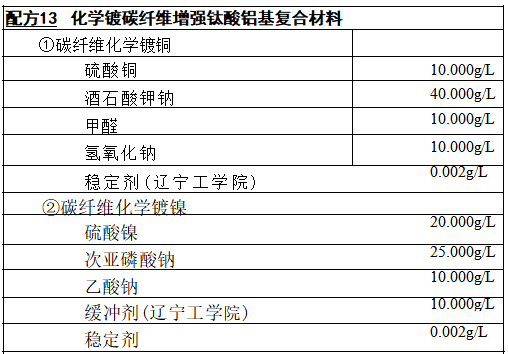

化学镀流程为：敏化→水洗→活化→水洗→还原→化学镀铜→水 洗 →化学镀镍 →水洗 →烘干。

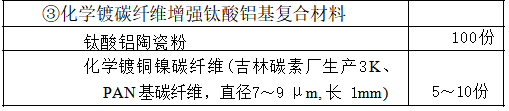

将化学镀碳纤维加到钛酸铝陶瓷粉料中充分混匀，再冷压成6.5mm × 10mm×40mm的坯样，最后经1550℃在氩气保护下烧结1h, 冷至室温即成 试样。
钛酸铝陶瓷具有耐高温、低膨胀、抗热震、抗酸碱、隔热性好的特点，是 目前低膨胀材料中耐高温、耐腐蚀性能最好的材料之一，但其强度低，影响 其作为结构材料使用。用复合镀铜镍碳纤维增强后，使碳纤维、镀层、基体 之间良好复合，抗弯强度提高3.29倍，断裂韧性提高2.39倍，可用于汽车发 动机排气管、热电偶保护管等领域。本技术由辽宁工学院研究开发。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
