花卉和树叶、玻璃的电镀配方

想让娇嫩花叶、光滑玻璃穿上金属 “外衣”？关键在专属电镀配方！三者均不导电，花叶还脆弱易损，直接电镀会脱落、破损。而清洁、敏化、化学镀等定制配方，能让表面形成稳固导电层，既完整保留花叶纹理、玻璃质感，又让金属镀层牢牢附着，成品光泽亮眼、长久耐用～

配方5 花卉和树叶的电镀

①镀前处理：首先把准备电镀的植物用水清洗后浸入温水中除去污 物，然后浸入含氯化亚锡10g/L、盐酸10mL/L 的水溶液中进行化学镀锡， 接着用水清洗(这时，在工件上已形成一薄层镀锡膜，并有一部分沉积锡  浸入工件的孔隙内部),将经化学镀锡后的工件浸入含有氯化钯0.2  g/L 、 盐酸2 .5mL/L 的水溶液中，进行表面活化。经过上述各工序处理的工  件，最后采用电镀法进行电镀镍或电镀铑等贵金属，此法用来生产高级装

饰品。

用氨水将pH 值调节到10.5。

配方6 树叶电镀

①镀前处理：选择一片质地较硬、完整的带柄树叶，放进浓肥皂水中浸 泡30min, 取出经清水漂洗，并用丝绸来回摩擦后，放入纯乙醇中浸泡5~ 10min; 将上述处理过的叶片放入新配制的稀氯化亚锡溶液中浸泡半分钟， 取出放进蒸馏水中漂洗；将树叶放入银氨溶液(200mL的4%硝酸银溶液， 逐滴滴入4%的氨水至产生的沉淀恰好溶解)中，并滴入36%的甲醛溶液约  20滴，2min 后取出用清水漂洗，叶片已是银光闪闪，则可进一步镀铜或  镀铬。

②镀铜：镀铜时，在烧杯内先放入浓硫酸铜溶液，然后添加少量的稀硫 酸。叶柄用裸铜丝缠绕，放入溶液内作为阴极，铜棒为阳极。电镀电流通过 改变两极距离来调节，最好控制在0.5～1A,时间约2min即可。此法还可 以用来镀果实、鲜花和昆虫等。树叶经过电镀后可以长久保存，叶片的形态 和叶脉均不变。

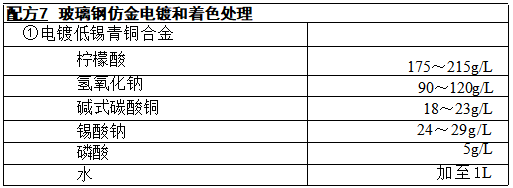

工艺条件：pH值9～10,温度18～45℃,电流密度0.5～2A/dm², 阴极 和阳极面积比为1:1～1:5,电镀时间4min。

镀液配制时，先将柠檬酸溶于一定量的水中，加入氢氧化钠，再将碱式 碳酸铜加入溶解好的柠檬酸钠溶液中，待溶液清亮不产生气泡时，冷却，加 入磷酸，过滤后得铜盐溶液；在另一容器中，将锡酸钠溶于一定量的稀碱热 溶液中(在水中加入3～5g   NaOH),完全溶解后加2mL 过氧化氢，过滤，即 得锡酸钠溶液；最后将冷却后的锡盐溶液在搅拌条件下缓慢加入铜盐溶液 中，用水补足体积，并用柠檬酸或氢氧化钠调节pH 值至9～10,即可通电试镀。

工艺条件：温度30～40℃,时间10~15s。

虽然低锡青铜仿金镀层色彩鲜艳，可作表面装饰，但镀层容易氧化变 色，进行化学着色处理，可使镀层化学稳定且表面变得古色古香，丰富了玻 璃钢的表面装饰效果。但在化学着色前，镀层须在98%硫酸50mL/L、十二 烷基硫酸钠0. 1g/L  的溶液中进行活化处理，效果才好。

整个工艺过程为：预镀件(通过掺和超细导电粉制成导电玻璃钢)→ 500#～1600#水砂纸打磨→化学抛光→碱除油→浸蚀→TOS处理液处理→ 镀铜过渡层→镀光亮镍过渡层→ 电镀低锡青铜合金→活化处理→化学 着色。
