黑铬亮全浮雕标牌电镀工艺电镀液

黑铬亮全浮雕标牌电镀工艺，核心是给标牌镀上乌黑亮泽的黑铬层，同时保留全浮雕的立体纹路。它既让标牌外观精致有质感，又能提升耐磨、防腐蚀能力，不易褪色氧化。适配五金、电子、礼品等领域的标牌制作，让标识兼具颜值与实用性，辨识度拉满。我们不妨来看看它们的配方知识吧！

工艺条件：温度20～40℃,时间30～40s。

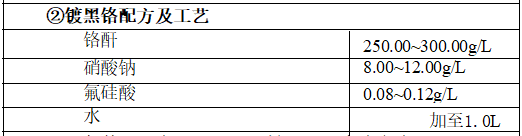

工艺条件：温度15～30℃,时间120s,电流密度35～60A/dm²,阳 极为铅板。

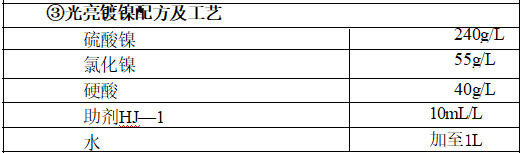

工艺条件：pH 值4.0~4.8,温度55-65℃,电流密度2.0~8.5A/dm², 阴极移动30-40次/min,时 间 1 ~ 3min,阴极面积与阳极面积比为1:2,阳极为不锈钢板

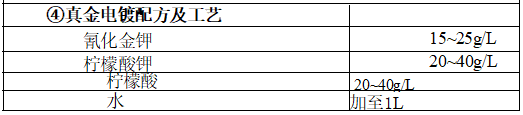

工艺条件：pH 值4.5~5.8,温度50～60℃,时间30～60s, 电流密度0.05～0.10A/dm²,    溶液波美度为9~12°Be。

⑤透明电泳漆配方及工艺

原漆FTC2002, 固体分为10%左右，糖度9~15度，其余为纯水，pH 值 4~5,时间10~30s, 阳极不锈钢板，阴极面积与阳极面积比为1:2。溶剂、乳 酸少量加入。

先将原漆倒入配料槽中，剧烈搅拌20～30min,将半量的去离子水(电 导率小于50μS/cm) 在搅拌下加入溶剂继续搅拌20~30min, 再于配料槽中 与原漆液混合搅拌均匀，然后将另一半去离子水在不断搅拌下加入上述溶 液，将配好的透明电泳漆移至镀槽，并启动过滤装置，不间断循环搅拌24~ 48h 后试镀。

浮雕电镀是20世纪90年代发展起来的。山东建筑工程学院建筑系研  究开发的标牌浮雕电镀工艺流程为：标牌(黄铜)→超声波清洗→水洗→活 化 →二次水洗 → 电解除油 →热水洗 →二次冷水洗 →活化 →氰化镀铜 → 回 收 →二次水洗 →活化 →水洗 →镀黑铬 → 回收 →二次水洗 →丝网印刷 →退 铬 →二次水洗 →冲击镍 → 回收 →水洗 →活化 →水洗 →光亮镀镍 → 回收 → 二次水洗 →一道去离子水洗 →镀金 →三道回收 →二次水洗 →退漆 →二次 水洗 →二次去离子水洗 → 电泳透明漆 → 回收 →三次水洗 →烘干 →检验。

      转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
