复合镀电镀液的核心作用，是给金属工件表面镀上含固体颗粒的复合镀层。它既保留基础的防锈防腐能力，又能通过添加不同颗粒（如金刚石、氧化物），针对性强化耐磨性、硬度或耐高温性，适配复杂工况需求，我们不妨来看看它们的配方知识吧！

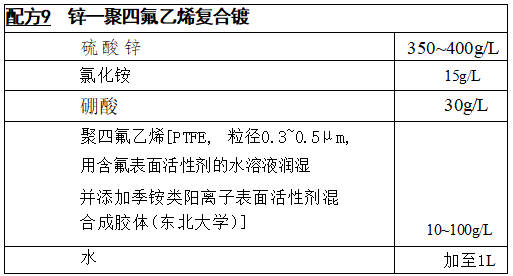

工艺条件：pH 值3.5-4.5,温度40~50℃,电流密度2-25A/dm², 搅拌 速度为弱搅拌。
在上述条件下，本镀液能获得外观良好的锌一聚四氟乙烯复合镀膜，且 能在较宽的范围内控制PTFE微粒的共析量；复合镀膜为灰黑色蜡光表面， 摩擦系数较低，有良好的润滑减摩性能。由东北大学开发的本复合镀可用 于汽车、电子、纺织机械、医疗器械、光学仪器、五金紧固件等领域

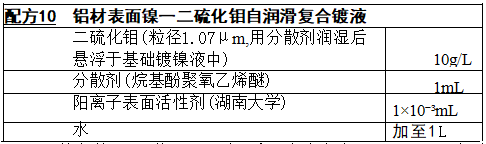

工艺条件：pH 值4.8,温度55℃,电流密度1.0A/dm², 阳极为纯镍板， 镀液进行空气搅拌。
铝材在本镀液中电镀能获得镍一二硫化钼自润滑复合镀层，具有显著 的耐磨减摩功效，可用于推拉式铝型窗等。

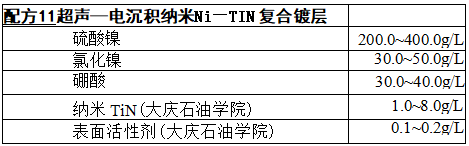

工艺条件：pH值4~5,温度30℃,电流密度2~6A/dm², 电沉积条件为 直流/脉冲，超声功率200W,时间30~45min。
复合电沉积是使固体颗粒与基质金属共同沉积来获得复合镀层的一种 方法。其镀层具有较高的硬度、耐磨性、耐腐蚀性等特点。在电沉积的基础 上引入超声波的目的是抑制纳米粉体团聚，加快晶体的生长速率。
脉冲电沉积制备的纳米Ni—TiN复合镀层表面致密，晶粒尺寸小，明显 优于直流电沉积制备的复合镀层。由大庆石油学院研究开发。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
