电镀锡合金(2)

电镀锡合金用处很实在。它能给物件穿层 “防护衣”，防腐蚀还不容易刮花，像日常用的罐头盒内壁、电线接头都常用它。而且它导电性能好，一些电子元件镀上它，能让电流传输更稳定，在生活和工业里都帮着物件 “耐用又靠谱”。我们不妨来看看它们的配方知识吧！

工艺条件：pH 值 ( 用NaOH 调节，以pH 值12～14精密试纸测试) 11.5~12.5,阴极电流密度1.5~2.5A/dm²,阳极面积与阴极面积比为1~  2,工作温度30-45℃,阳极为经退火处理的含锡量为6%～10%的热熔铜 锡合金板，阴极移动速度为10~16次/min。

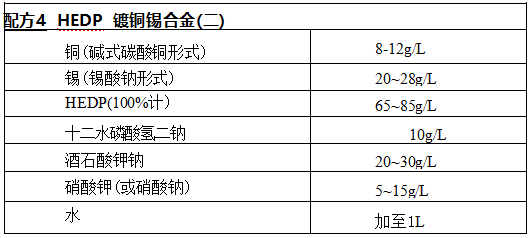

以上两配方由南京大学化学系络合物研究所电镀组和邮电部无氰电镀 攻关组、南京电镀厂研究。电解液的配制是：用冷的浓氢氧化钠溶液将 HEDP(其工业品含有约2%的亚磷酸，故使用前应加1~2mL/L的过氧化氢 作氧化处理)水溶液中和至pH 值为4~5,趁热将粉末状碱式碳酸铜在不断

搅拌下徐徐加入，至完全溶解后，再加入磷酸氯二钠，解石醋钾销和硝酸钠。 最后用氯氧化钠调节pH 值至7左右；用热的碱液(含氯氧化钠24/L)   溶解锡酸钠，若不澄清，可适当加热，冷却后再加2ml/L的过氧化氮；服  合两溶液，用氢氧化钠溶液调节pl  值至规定值，最后加水到规定的体积  然后过滤，在通电处理数小时后即可使用。

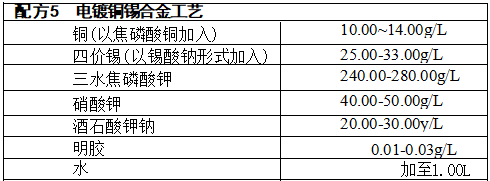

工艺条件：pH 值10.8-11.2,温度40~50℃,电流密度2-3A/dm²,阴 极移动10~14次/min,阳极为含 Sn  6%～9%铜锡合金板。

镀槽加入1/3体积的水，加热至65-75℃时加入称量的焦磷酸钾，全部  溶解后依次加入焦磷酸铜和酒石酸钾钠，搅拌溶解；将镀液温度提高至  75℃左右，慢慢加入锡酸钠，不断搅拌，随着锡酸钠的加入，pH值迅速上升， 如果pH 值升至13以上，溶液颜色由蓝变成深绿色，待已加入的锡酸钠全部  溶解后，可用焦磷酸或稀硝酸将pH 值调至9～10,继续加完锡酸钠，pH值  应在11左右，搅拌至完全溶解。加入硝酸钾，搅拌溶解。待镀液冷却后，加  入过氧化氢(30%)5~8mL/L, 充分氧化锡酸钠等材料中的有机物和二价锡  后，再加温至60-65℃,除去多余的过氧化氢。加水至配制体积，搅匀，分  析调整镀液，如pH 值低，可用氢氧化钾溶液(20%～30%)调节。过滤镀液，电解处理数小时后即可使用
      镀铜锡合金具有优美外观及特殊的性能，如高硬度、高耐磨性、高抗腐 蚀性及耐高温等应用很广

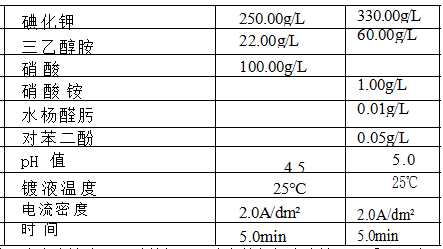

使用本合金镀液，可以获得平滑致密的锡银合金镀层，适用于电子元器 件的表面可焊性精饰，以取代传统的锡银合金镀层

    转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
