电镀锡合金(1)

电镀锡合金用处很实在。它能给物件穿层 “防护衣”，防腐蚀还不容易刮花，像日常用的罐头盒内壁、电线接头都常用它。而且它导电性能好，一些电子元件镀上它，能让电流传输更稳定，在生活和工业里都帮着物件 “耐用又靠谱”。我们不妨来看看它们的配方知识吧！

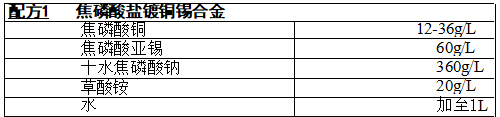

工艺条件：pH 值为9,温度60℃,电流密度0.4~1. 1A/dm²(静止)、 8A/dm² (阴极移动),镀层组成为铜12%~95%,阴极电流效率为 90%~100%。

铜锡合金即青铜。含锡7%～20%的铜锡合金镀层呈红色或黄色，含  锡40%～45%的铜锡合金镀层呈镜面白色(类似铝制品的白色色调)。从  含铜90%、锡10%的铜锡合金镀液中镀出的镀层，其承受特性好、应力小，所以用于电铸工艺中。

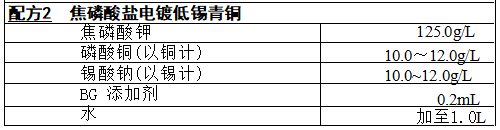

工艺条件：电流密度2～2.5A/dm² 阴极移动24次/min,pH 值10.5~11,温度35~40℃。配方中的BG 添加剂由0.2g 苯并咪唑酮加到20mL电解明胶中加热溶 解后制成，呈透明浅咖啡色，应趁热按量加至电解液中。配方的铜锡合金电 解液，应维持Cu:Sn=1:0.8~1:1.5、Cu  ( 或Sn):P₂O;-=1:5~1:9,  可在高电流效率下得到结品细致、锡含量为10%-12%的低锡青铜镀层焦磷酸盐电镀低锡青铜采用的工艺流程是：钢铁件→化学除油→热水 洗 →冷水洗 →强浸蚀 → (11盐酸) →流动水洗 → 电解除油 →热水洗 →冷 水洗 → 浸铜20=30x(浸铜溶液的组成为：柠檬酸100g/L、硫酸钢5g/L、硫  酸10mL/L、盐酸10mL/L, 氨水10ml/L,pH 值1.5~2,温度为室温) →流动水挽 → 电镀低锡青铜。

工艺条件：pH 值 ( 用NaOH 调节，以pH 值12~14精密试纸测试)11-  12,阴极电流密度1.5~2.5A/dm³,阳极面积与阴极面积比为2-4,工作温 度30-45℃,阳极为经退火处理的含锡量为6%～10%的热熔铜锡合金板，阴极移动速度为10~16次/min。

    转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
