电镀铂、钯、铟都是实用的高端电镀方式，作用各有侧重。铂、钯主打强抗腐蚀、高稳定性，铟侧重密封适配和润滑性，能给工件升级性能，适配电子、精密仪器等场景，既靠谱又能满足高端需求。我们不妨来看看它们的配方知识吧！

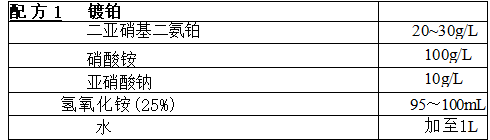

将铂盐溶于氢氧化铵中，其他组分用水溶解后加入，调节pH 值之后， 煮沸通电处理即可使用。
本品镀出的铂层硬度较高，电阻小，可以钎焊，主要用于不溶性阳极。
工艺条件：pH值8.9~9温度18~25℃,电流密度0 .25-0 .5/dm2

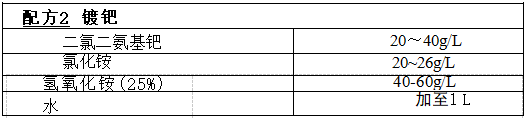

将二氯二氨基钯溶于氢氧化铵中，另将氯化铵溶于水后加入，再加余量 的水即可使用。
本镀层延展性好，可用作防银变色的表层，也可用作储镀层的底层，并 可用于扩散阻挡层。
工艺条件：pH值9.0～9.5,工作电压6~15 V, 阴阳极相对运动速度4 - 8m/min, 耗电系数0.04A·h/(dm²·μm), 金属离子含量>65g/L。

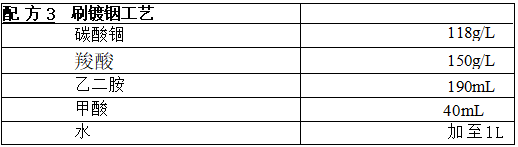

将碳酸铟置于容器中，加入用1/5体积的蒸馏水溶解的羧酸，再加1/5 体积的蒸馏水，加热搅拌使其完全溶解。在有排风装置处加入乙二胺，此时 应得到浅黄色透明液体，在不断搅拌下滴加甲酸后，于90-100℃加热30- 40min, 得到橘黄色透明液体。冷却至室温，调节pH=9.0~9.5, 加 蒸 馏 水 至要求体积。
镀铟层较软，刷镀时镀笔应选用最柔软的原棉垫作为阳极包覆层。镀 笔压力不应过大，否则会划伤镀层。
铟镀层是一种减摩、耐磨材料，常应用在轴瓦和齿轮上，可有效地防止零件磨损。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
