刷镀镉工艺的作用实用又灵活，核心是给工件 “精准防护 + 局部修复”。它能针对性形成抗腐蚀、减磨损的镀层，还能修补工件磨损部位，镀镉和镀锌一样会产生氢脆，因此镀镉后需要严格除氢处理。我们不妨来看看它们的配方知识吧！
工艺条件：pH 值 7 . 0 ~ 7 . 5 , 工 作 电 压 1 0 ~ 1 6V, 阴 阳 极 相 对 运 动 速 度4~10m/min, 耗电系数0.01A·h/(dm²·μm), 电 导 率 2 .0 4 ×10⁻³ Ω · cm,
镀层硬度40HV。将氧化镉置于容器中，加蒸馏水至配制体积的1/3,在有通风装置处，搅拌下慢慢地加入甲基磺酸，加热使氧化镉完全溶解后，慢慢地沿容器壁滴 加胺类配位剂。用同样方法加入甲酸，加热半小时后分别加入草酸铵和添 加剂，加蒸馏水至要求体积，如有沉淀，可过滤除去。
刷镀镉镀层脆性小，适合于高强度钢的修复。
●添加剂：由胺类与环氧氯丙烷的缩合物组成。

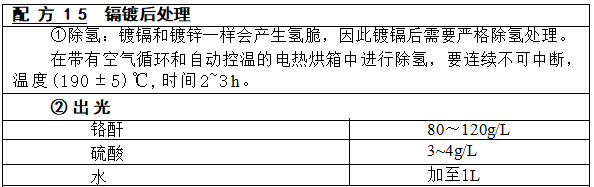

工艺条件：温度为室温，时间3~15s。
工艺条件：温度为室温，时间3~10s。
工艺条件：温度为室温，时间5~15s。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
