镀铬层想要做出优质的效果，镀铬前处理不可忽视。好比如镀前打底液，它也是镀铬工序的关键工作，今天，我们不妨来了解一下镀铬液和镀铬前处理镀液的配方知识。

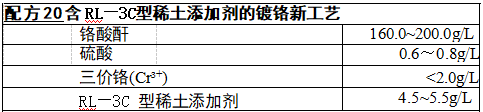

配方中铬酐：硫酸=100:(0.3~0.4)。
工艺条件：温度25~50℃,电流密度6～12A/dm²,阳极为含锡>5%的铅锡合金板，阳极面积与阴极面积比为(2~3):1。本工艺由湖南稀土金属研究所研制。

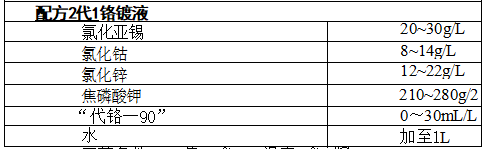

工艺条件：pH值8.5~9.5,温度20~40℃。
用总体积的1/2热水将焦磷酸钾溶解；将氯化亚锡慢慢加入溶液内，搅拌至溶解；将氯化钴、氯化锌加入上述槽内，搅拌至完全溶解，加水至一定体积；按1g/L的数量加入活性炭并加热至40℃,搅拌1h,静置2h后过滤；加入“代铬—90”。调整pH值后即可电镀。
本镀液稳定性好，易于掌握，镀层质量好，外观光泽酷似铬层，且抗腐蚀性可与铬层相媲美。

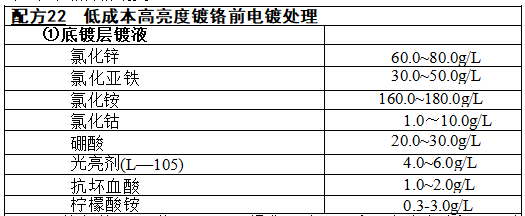

工艺条件：pH 值4.5~5.5,操作温度5~40℃,电流密度≥30A/桶，时间≥30min。
工艺条件：操作温度5~40℃,电流密度≥30A/桶，时间≥30min。
机械小零件在进行装饰性及防护性镀铬时先经过前二道电镀工艺。本 发明(CN1040632A) 与现有技术相比，工艺稳定简易，镀层致密、耐腐蚀、光 亮度好，电流效率高，尤其用锌铁代替了价格昂贵的金属镍，使成本大幅度 下降。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
