镀铬液是给金属表面 “穿” 铬层的关键材料，在工业里很常用。它能让金属表面形成一层光亮、坚硬的铬膜，既能防腐蚀、减少磨损，延长金属寿命，又能让外观更美观。像汽车零件、五金工具、卫浴配件等，都会用它处理。下面，我们不妨来看看它们的配方知识吧！

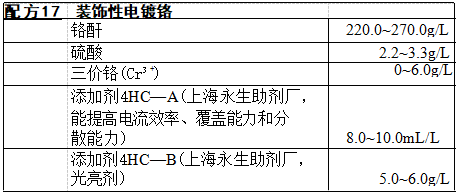

工艺条件：温度42～48℃,电流密度15~25A/dm², 阳 极 为 含 锡 8 % 的 铅锡合金板。
镀液添加剂4HC不含氟离子，对阳极和工件低电流区不会造成腐蚀； 其中4HC—A 有极佳的覆盖能力，特别适用于形状复杂的零件，电流效率可 提高到23%,镀层光亮，适用于装饰性镀铬。
工艺条件：pH 值7 .0～7 . 5,工作电压8~15V, 阴阳极相对运动速度 1~2m/min, 电导率2.18×10⁻³Ω ·cm, 耗电系数0.836A·h/(dm²·μm),金属离子浓度52g/L。
取草酸、草酸铵于容器中，加蒸馏水至配制体积的1/3。在搅拌下使其 溶解，缓慢加重铬酸铵(在排风装置处进行)。等反应结束后，冷却至室温， 加氨水调pH=7.0~7.5 。 再加入醋酸铵，搅拌溶解，加蒸馏水至要求体积， 得紫蓝色镀液。
获得的镀层硬度低，沉积速度慢，镀层厚度不应超过25 μm。主要用于 工具和模具的修复。由于其光亮性较差，不能用于装饰性镀层。

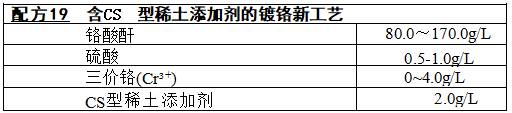

配方中铬酐：硫酸=100:(0.5~0.7)。
工艺条件：温度装饰铬为15~70℃,硬铬为(35±5)℃,电流密度装饰 铬 为 5 ~ 2 5A/dm², 硬铬为(30±5)A/dm², 阳极为含锡8%~25%的铅锡合 金板，阳极面积与阴极面积比为3:1。本工艺由常熟兴隆电镀材料厂研制。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
