镀铅镀液是钢铁件镀铅时的关键 “原料”，就像给钢铁 “穿铅衣” 的 “染料”。它能让铅均匀附着在钢铁表面，形成紧密的保护层，帮钢铁抵御酸、碱等腐蚀。镀液的成分和状态，直接影响铅层的厚度、光滑度和耐用性，是保证镀铅工艺成功、让镀件在化工等场景好用的核心。我们不妨来看看它们的配方知识吧！

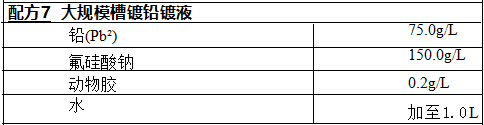

工艺条件：温度35～40℃,电流密度0.5-80A/dm²。
将各组分依次加入水中溶解搅匀即成。
本配方广泛用于大规模镀槽生产，成本低，电流效率达100%。

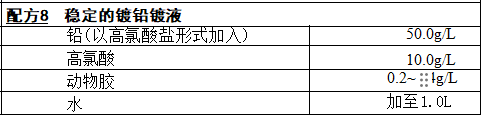

工艺条件：温度20~60℃,电流密度1~4A/dm²。 将各组分依次加入水中溶解搅拌均匀即成。
本镀铅液稳定，导电性好，镀层平滑细致。

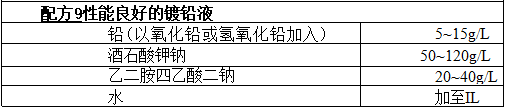

工艺条件：温度25℃,电流密度1~2A/dm²。
将酒石酸钾钠、乙二胺四乙酸二钠、适量水搅拌加热溶解，趁热在不断 搅拌下慢慢倒入用水预先调成糊状的氧化铅中，直到完全溶解，加入余量的 水，用小电流处理，过滤后即可使用。
本配方镀液稳定，成分简单，不腐蚀设备，镀层结晶细致，沉积速度可达 100μm/h,并且能得到厚度为2mm、外观优良的镀层。溶液的深镀能力也好。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
