镀铅镀液是钢铁件镀铅时的关键 “原料”，就像给钢铁 “穿铅衣” 的 “染料”。它能让铅均匀附着在钢铁表面，形成紧密的保护层，帮钢铁抵御酸、碱等腐蚀。镀液的成分和状态，直接影响铅层的厚度、光滑度和耐用性，是保证镀铅工艺成功、让镀件在化工等场景好用的核心。我们不妨来看看它们的配方知识吧！

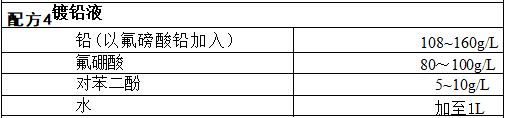

工艺条件：温度室温，电流密度1-3A/dm²
创作和使用基本与配方1相同，仅是将对苯二酚用水先溶解后加入镀液。
工艺条件：温度25℃,电流密度1~2A/dm²。
将酒石酸钾钠、乙二胺四乙酸二钠、适量水搅拌加热溶解，趁热在不断 搅拌下慢慢倒入用水预先调成糊状的氧化铅中，直到完全溶解，加入余量的 水，用小电流处理，过滤后即可使用。
本配方镀液稳定，成分简单，不腐蚀设备，镀层结晶细致，沉积速度可达 100μm/h,并且能得到厚度为2mm、外观优良的镀层。溶液的深镀能力
也好。

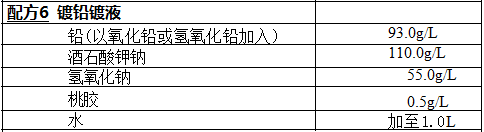

工艺条件：温度30~50℃,电流密度1A/dm²。
先将氢氧化钠和桃胶分别用水溶解后，再加入其他组分的混合液中。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
