光亮镍是外观呈镜面亮泽的电镀层，区别于半光镍的哑光质感，无需额外抛光就能呈现亮眼效果。它兼具装饰性与防护性，镀层结合力强，还能抵御轻微腐蚀，常用在水龙头、家电外壳、五金饰品等需高颜值的物件上，镀液中光亮剂配比精准，以此保证均匀持久的亮泽度。我们不妨来看看它的配方知识！

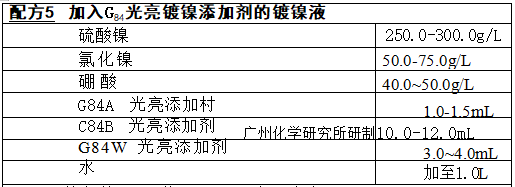

工艺条件：pH 值4.3-5.3,表面张力(38×10⁴-45×10⁻5)N/cm, 温 度50~60℃,电流密度1~8A/dm²,阴极面积与阳极面积比为1:2，搅拌方式 为空气搅拌或阴极移动。
本配方具有快出光、高整平、光亮范围宽、使用电流范围广、镀层应力低 和防腐蚀性能好等特点，比使用丁炔二醇、糖精的配方优越。由广州化学研兖所开发。

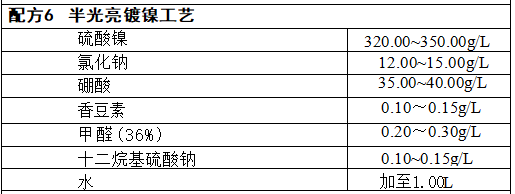

工艺条件：pH 值3.5~4.0,温度50~55℃,电流密度3~4A/dm²。
半光亮镀镍主要用作双层镀镍或三层镀镍的底层，因为其含硫较低，克服了脆性，韧性好，同时还有良好的整平性。

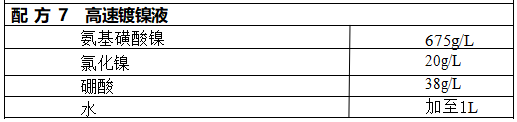

工艺条件：pH 值4,温度71℃,电流密度100A/dm²。
镀层的延伸率为20%,硬度为225(维氏硬度)。
目前用于生产的高速镀镍体系，主要是氨基磺酸镍体系，其特点是内 应力小和孔隙率低。镀前，先镀一层防扩散隔离镍层，其厚度大致在 2.5-7.5μm 范围内。为了维持高的电流密度而不致将镀层烧坏，镀液的 流速大于1m/s 或用高速喷射装置，电流密度保持在60～100A/dm²,沉积 速度为12~20μm/min 。高速电镀镍在生产上主要用于镍管和镍板，如铸镍的发动机喷管和化工、制糖用的电铸镍筛网等。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
