镀铜镀液是镀铜工艺的核心 “血液”，不仅为待镀工件表面提供均匀、稳定的铜离子来源，确保镀层紧密附着，还能通过调整成分控制镀层的纯度、光泽度与耐磨耐腐蚀性，是实现从基材到优质铜镀层转化的关键媒介。

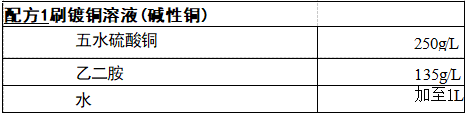

工艺条件：pH 值9.2～9.8,工作电压8～14V,阴、阳极相对运动速度 6~12m/min, 溶液颜色为蓝紫色，铜离子浓度64g/L, 耗电系数0.079 A·h(dm²·μm)，镀层安全厚度0.13mm,镀覆量716μm·dm²/L, 镀层硬度 HRC21。
容器内先加2/3的蒸馏水或去离子水，再加入硫酸铜，搅拌溶解后，在 不断搅拌下缓慢地将乙二胺加入，待冷却至室温后，用硫酸调pH值约9.7 左右，用蒸馏水稀释至所需体积。
电刷镀主要应用于修复被磨损或加工超差零件。改善金属零件的耐蚀 性能，提高零件表面的硬度、耐磨性、导电性和导磁性能，还可改善某些金属 的钎焊性。同时也应用于文物、工艺品的精饰和防护。镀前亦要经清洗洁 净、除油、除锈、电净、活化等工序。

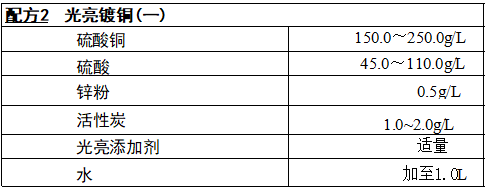

工艺条件：温度20～50℃,阴极电流密度1~3A/dm²。
将硫酸铜用水加热溶解，冷却后在搅拌下缓缓加入硫酸及余量的水。 再加锌粉和活性炭处理，搅拌、过滤后加添加剂搅匀即可使用。
本品成分简单，溶液稳定，操作时不产生有害气体，采用合适的光亮添加剂，可得到光亮铜镀层，整平性能好

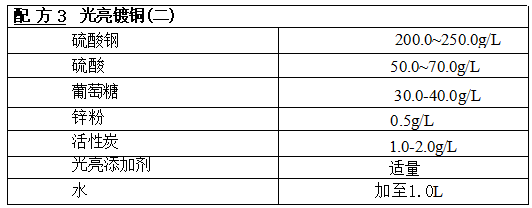

制作和使用与配方2相同。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
